2-Kanal Temperatursteuerung

Art-Nr.: RT1-2

2-Kanal Temperatursteuerung mit Lastschaltung über zwei mechanische Relai. Zum regeln von Heizungen mit einer ohmschen Last von maximal 16A, dies entspricht ca. 3,5 KW.

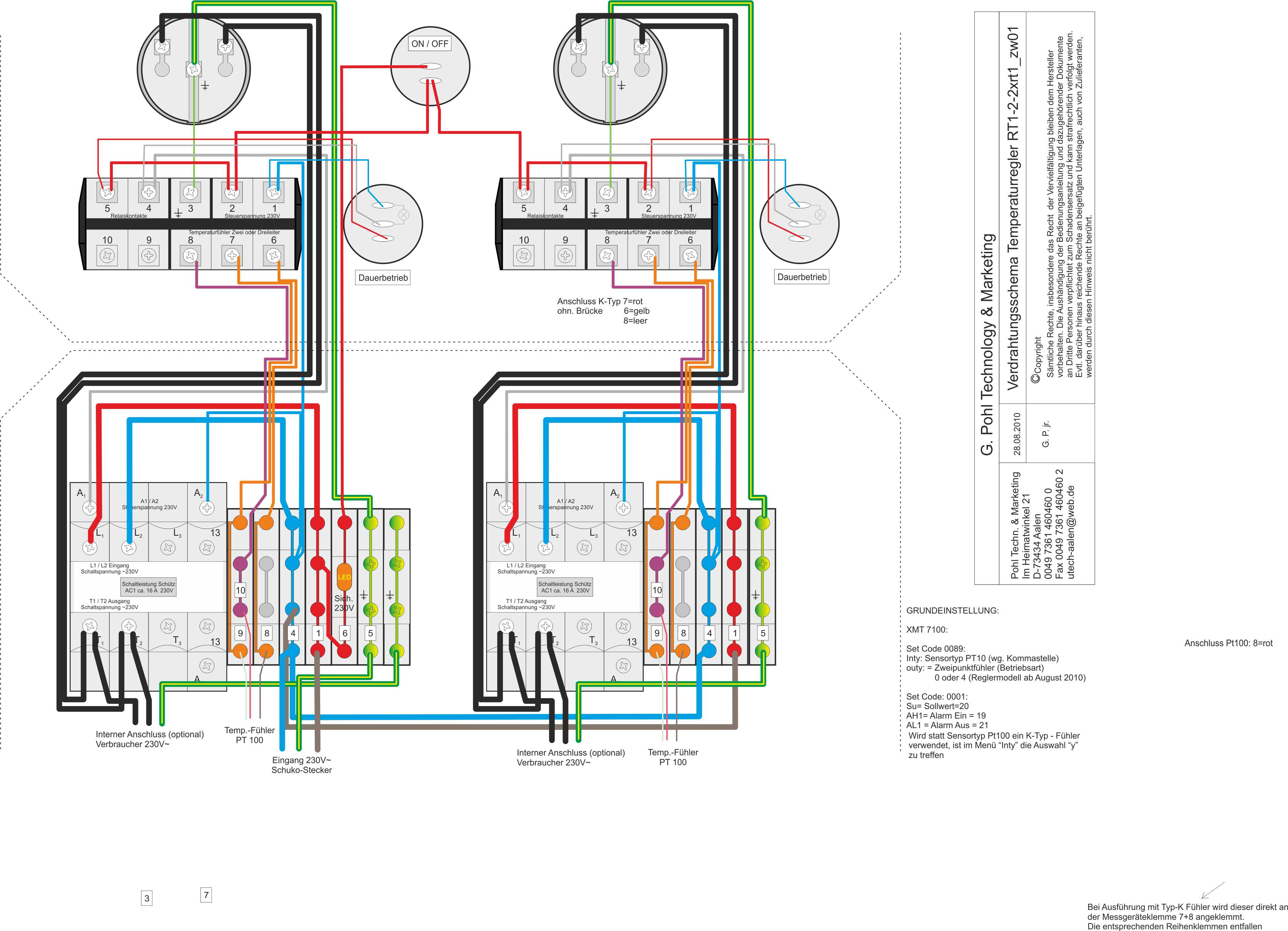

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontaktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an den zwei Schutzkontaktsteckdosen angeschlossen, die sich auf der Frontseite befindet, alternativ kann die Last auch direkt angeschlossen werden, durch den Direktanschluss der Last ist die frontseitig eingebaute Schutzkontaktsteckdose ohne Funktion.

Durch den auf der Frontseite angebrachten Wippschalter kann der angeschlossene Verbraucher je Kanal auf Dauerbetrieb geschaltet werden. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen.

Die gesamte Temperatursteuerung kann mittels ein an der Frontseite angebrachten Wippschalter AUS geschaltet werden.

Anschluss des PT-100 Sensors an den innenliegenden Klemmen, alternativ ist auch ein Anschluss eines Thermoelements möglich.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Übertemperaturalarm visuell und akustisch
• externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
