1-Kanal Temperaturbegrenzer

Art-Nr.: RT1-3

1-Kanal Temperaturbegrenzung mit Lastschaltung über ein mechanisches Relai. Zum regeln von Heizungen mit einer ohmschen Last von maximal 16A, dies entspricht ca. 3,5 KW.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontaktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an der Schutzkontaktsteckdose angeschlossen, die sich auf der Frontseite befindet, alternativ kann die Last auch direkt angeschlossen werden, durch den Direktanschluss der Last ist die frontseitig eingebaute Schutzkontaktsteckdose ohne Funktion.

Durch den auf der Frontseite angebrachten Wippschalter kann der angeschlossene Verbraucher auf Dauerbetrieb geschaltet werden. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen. Durch die Betätigung des Dauerbetriebschalters ist KEINE begrenzung der Temperatur möglich.

Wird eine eingestellte Temperatur überschritten, schaltet der Temperaturregler das mechanische Lastrelai ab und somit die Last Aus. Nach abkühlen der Temperatur ist das einschalten erst durch das Betätigen des Taster an der Frontseite wieder möglich. Dies bedeutet, keine automatische wiedereinschaltung.

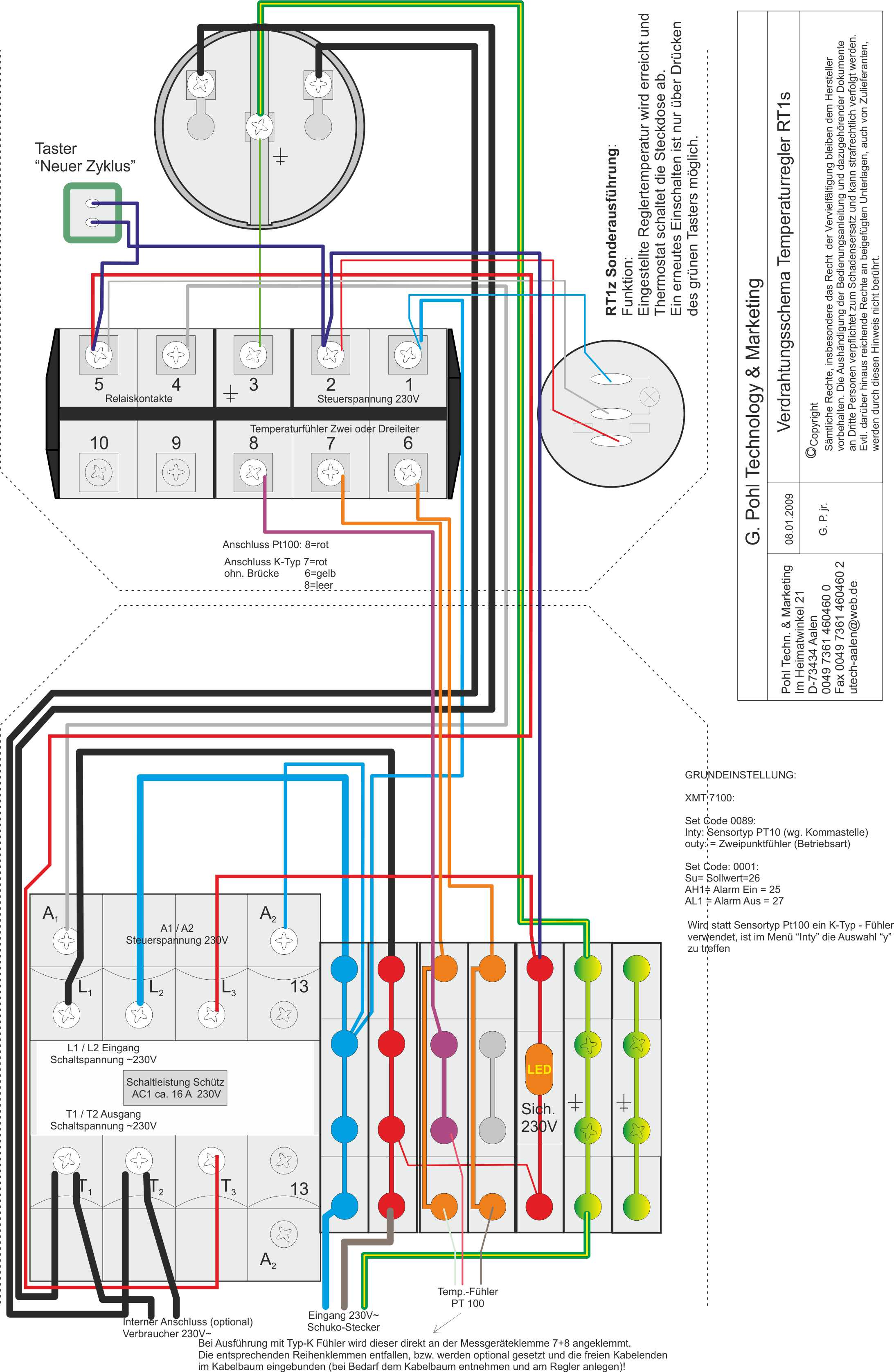

Anschluss des PT-100 Sensors an den innenliegenden Klemmen, alternativ ist auch ein Anschluss eines Thermoelements möglich.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Übertemperaturalarm visuell und akustisch
• externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
• temperaturregler TR-10 und TR-20 und andere möglich
