1-Kanal Temperatursteuerung

Art-Nr.: RT2-4

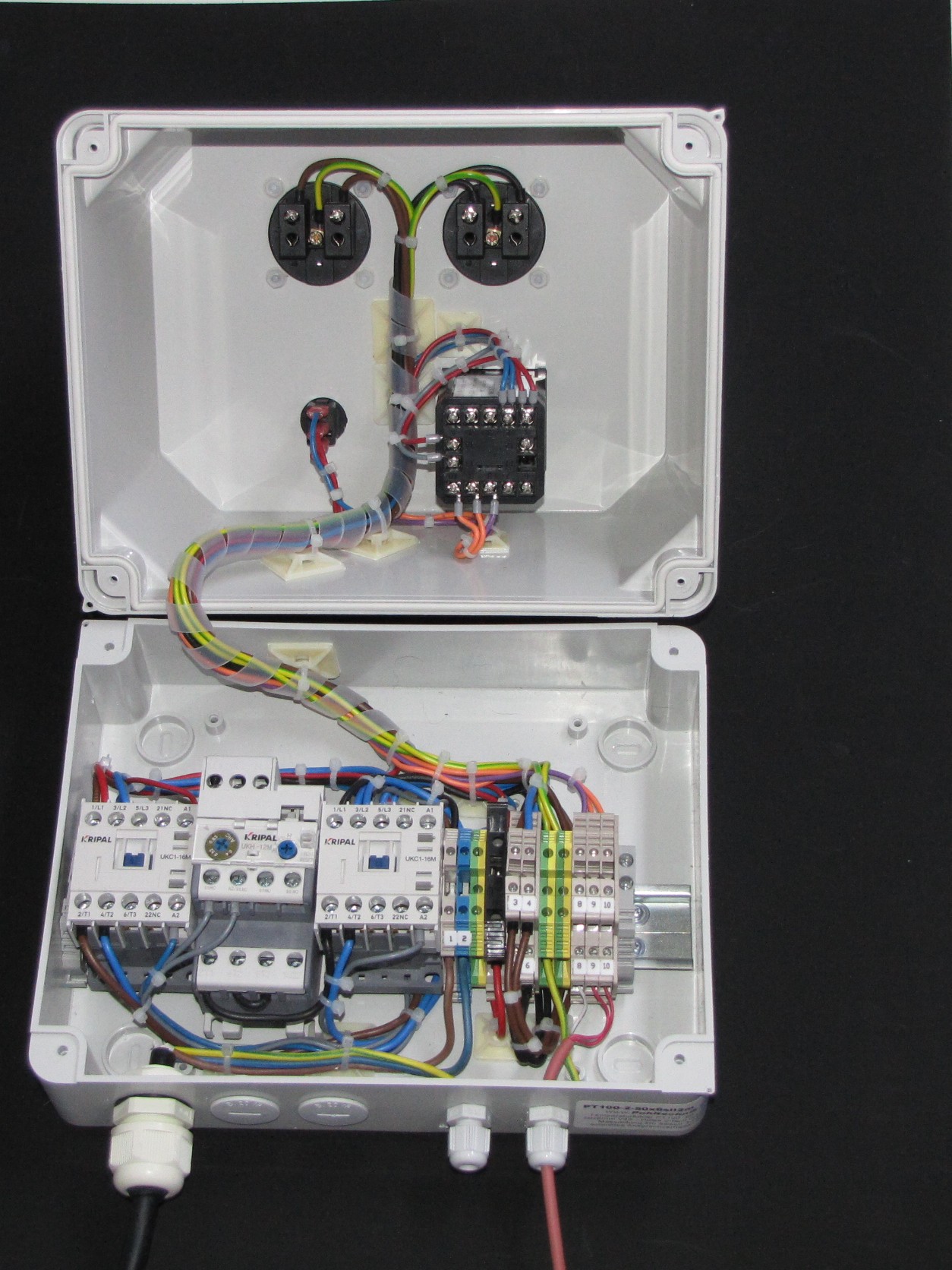

2-Kanal temperatursteuerung mit Lastschaltung über zwei mechanisches Relais. Kanal 1 wird über den an der Front eingebauten Wippschalter von Hand Ein/Aus geschaltet. das mechanische Lastrelais ist ausgelegt für eine Last von max. 3,5 KW. Kanal 2 ist Temperaturgesteuert, über eine mechanisches Lastrelais und einem Motorschutzschalter, Anschluss eines Motors von max. 3,5K W.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontaktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an der Schutzkontaktsteckdose angeschlossen, die sich auf der Frontseite befindet. Gesamtlast darf max. 3,5 KW betragen, dies ist bedingt durch die Anschlussleitung.

Durch den an der Frontseite angebrachte Wippschalter kann der Kanal 1 unabhängig von Kanal 2 Ein/Aus geschaltet werden. Kanal 2 ist Temperaturgesteuert und für den Anschlluss eines Motors gedacht, da in diesem Stromkreis der Motorschutzschalter befindet. Wird im Kanal2 eine eingestellte Temperatur überschritten, so schaltet das mechanische Lastrelai des Abgang ab, nach abkühlen schaltet der Motor selbstständig wieder zu.

Zum schutz der Bauteile ist für die Regelung eine Feinsicherung im inneren verbaut.

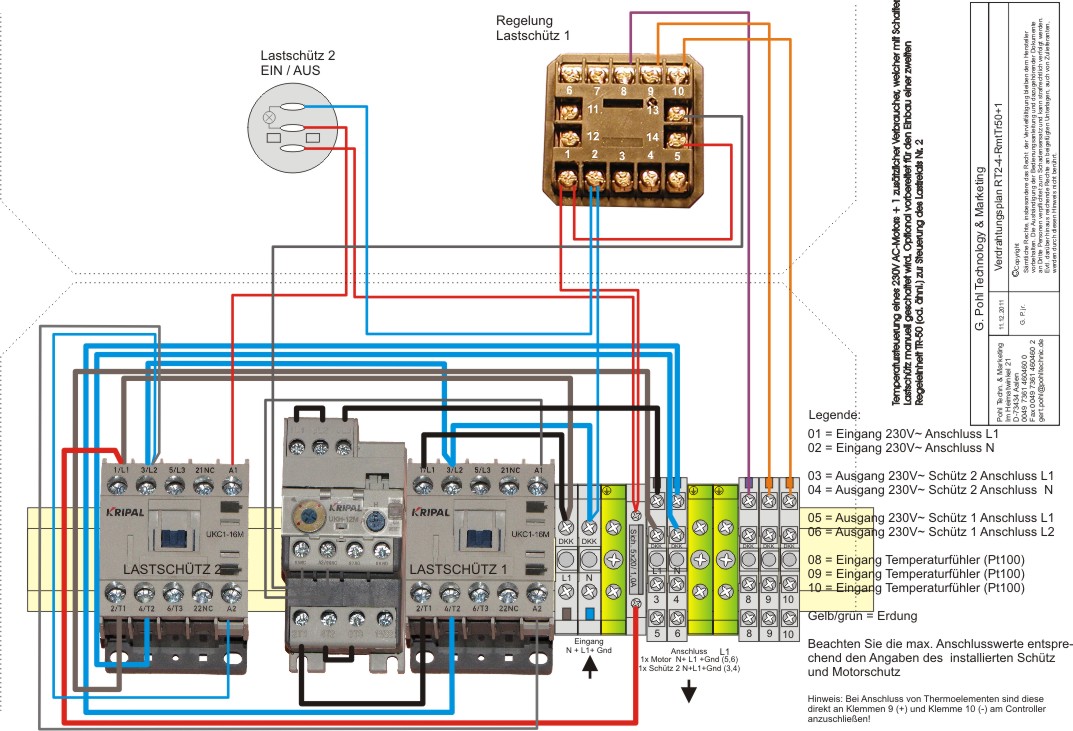

Anschluss des Temperatursensors an den innenliegenden Reihenklemmen.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Übertemperaturalarm visuell und akustisch evtl. weitere Bauteile notwendig
• externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
