1-Kanal Temperatursteuerung

Art-Nr.: RT2-5

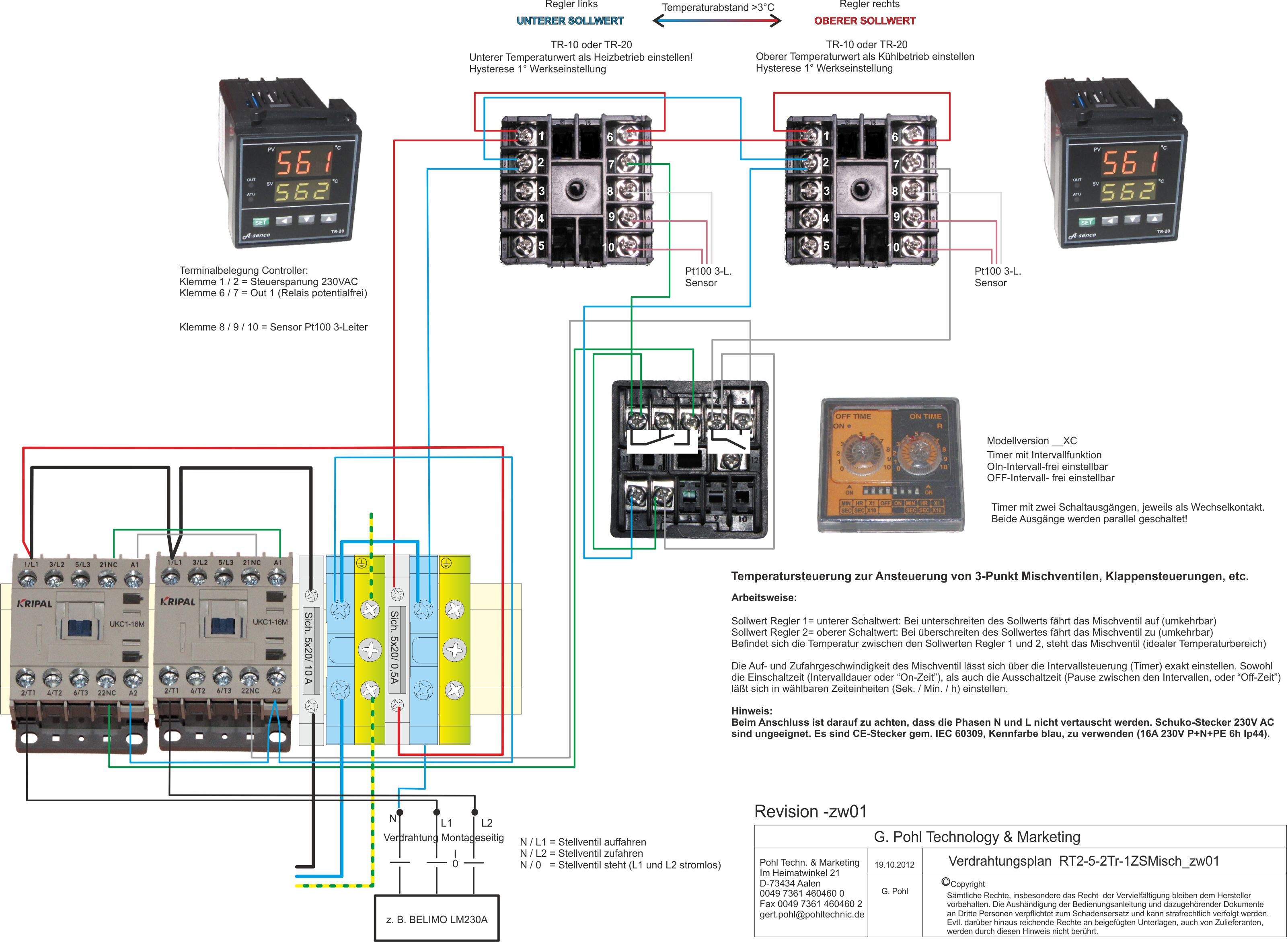

1-Kanal temperatursteuerung für Mischventile. Über die 2 Temperaturregler kann der untere Schwellwert und der obere Schwellwert eingestellt werden. Auf dem Zeitrelais kann die Zeit für die Bewegung des Relais eingestellt werden, wie auch die Pausenzeit.

Wird die untere Temperatur unterschritten fährt das Mischventil zu, wird im gegensatz die obere Temperatur überschritten, fährt das Mischventil auf. Das auf-/zufahren kann umgekehrt werden.

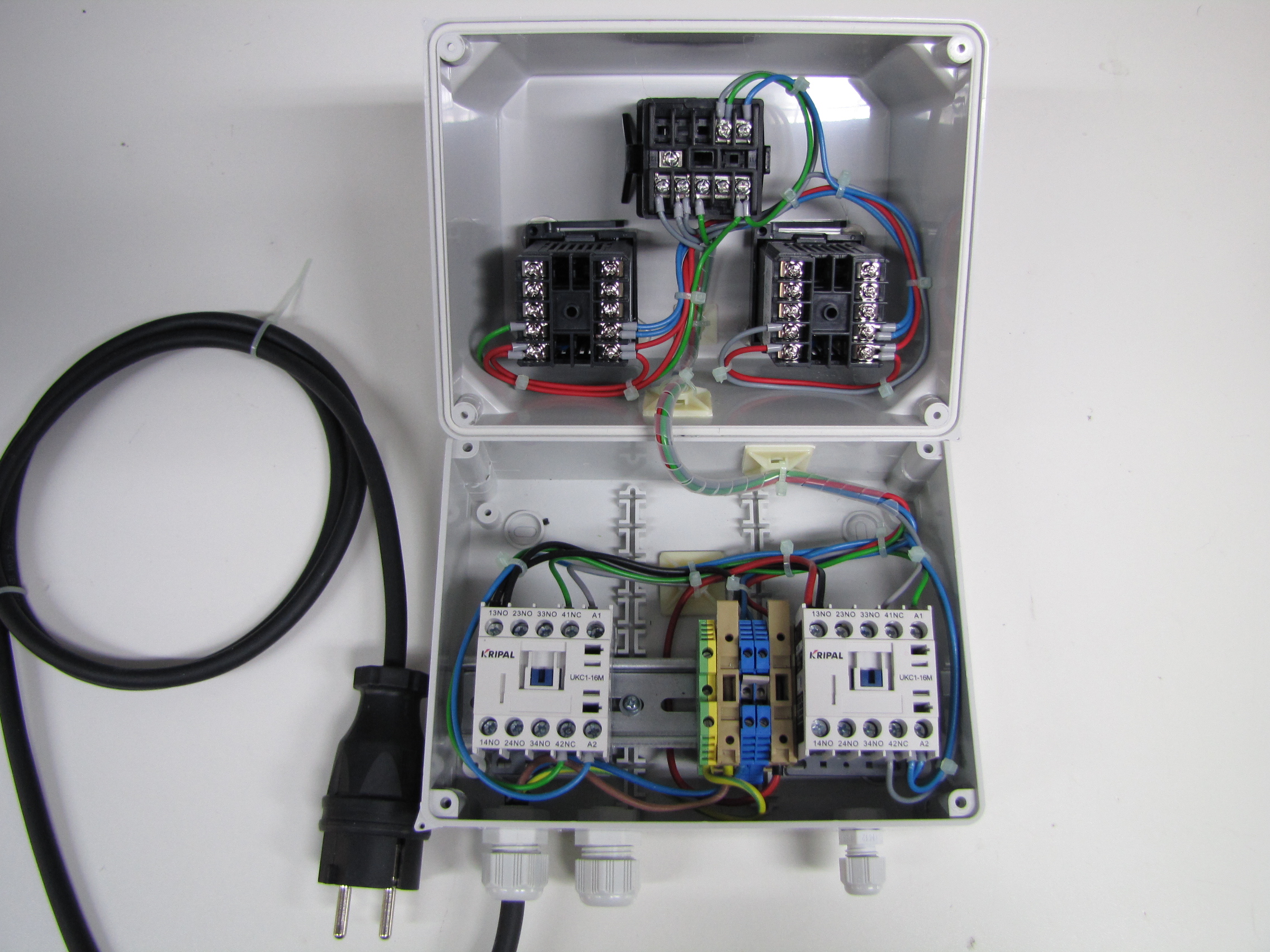

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten CEE Stecker. Die CEE Anschlussdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Das Mischventil wird über 2 mechanishe Lastrelais geschalten.

Anschluss der Tmperatursensoren innenliegend an den Terminalklemmen der Temperaturregler.

Zum schutz der Bauteile ist eine Feinsicherung im inneren verbaut. Zur absicherung des Mischventils ist ebenfalls innenliegend eine Feinsicherung verbaut.

=> Anfrage zum Gerät
