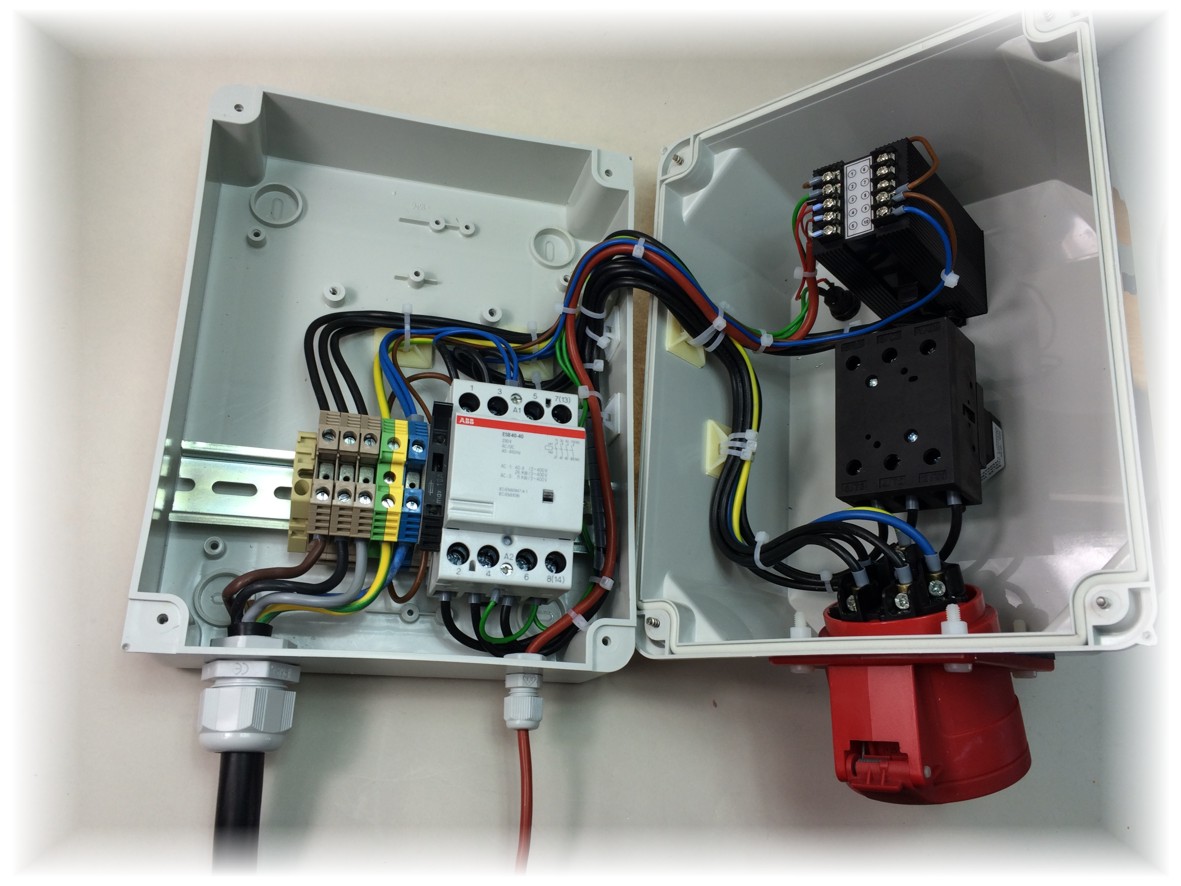

1-Kanal Temperatursteuerung

Art-Nr.: RT2-511

1-Kanal Temperaturbegrenzung mit Lastschaltung über ein mechanisches Relai. Zum regeln von Heizungen mit einer ohmschen Last von maximal 16A, dies entspricht ca. 11 KW.

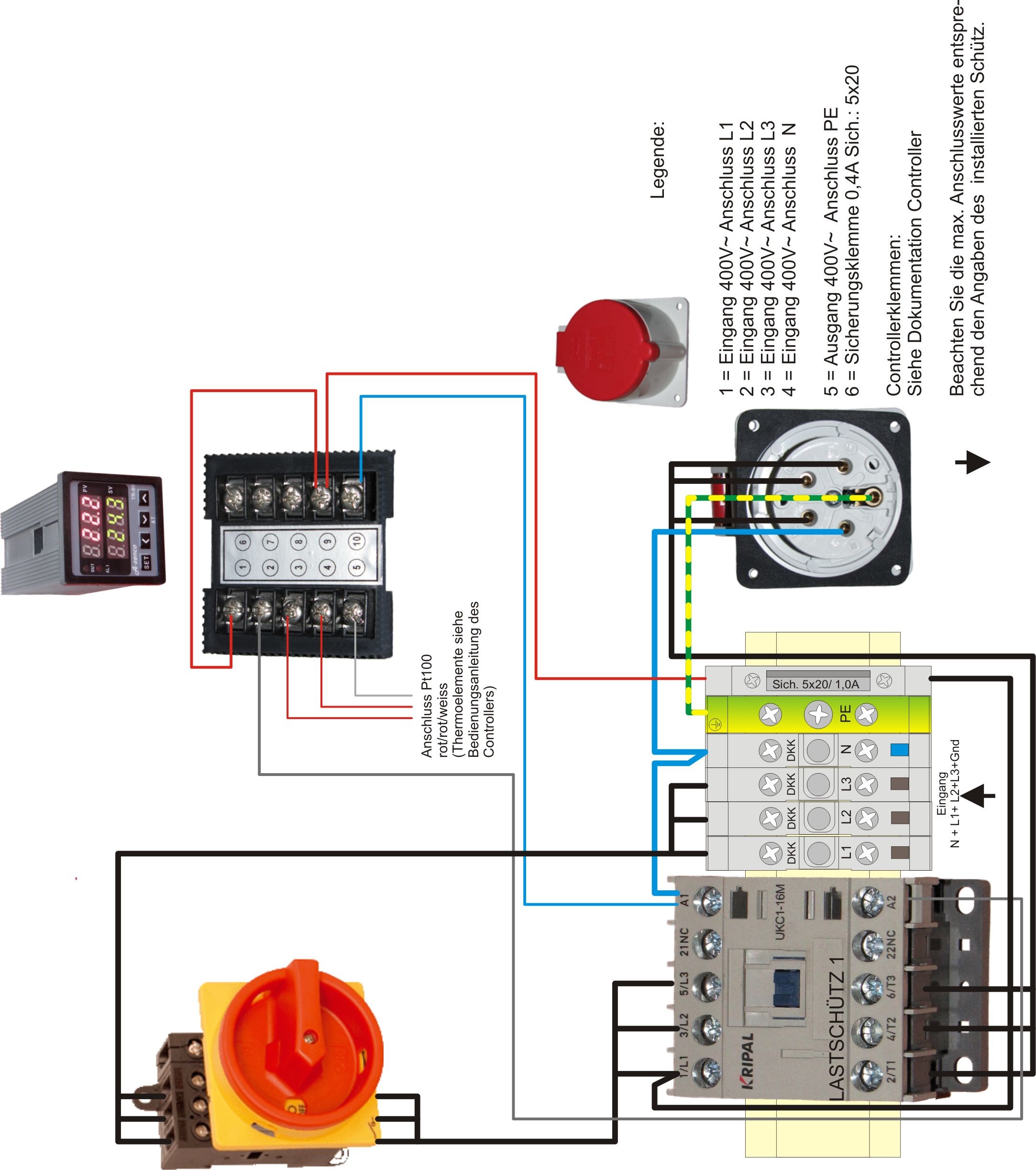

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten CEE Stecker. Die CEE Steckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an der CEE Steckdose angeschlossen, die sich auf der Frontseite befindet.

Durch den an der Frontseite Angebrachten Ein-/Aus Schalter mit Not-Aus Funktion wird die Regelung komplett vom Stromnetz getrennt. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen. Absicherung der Steuerspannung innenliegend durch eine Feinsicherung zum Schutz der Komponenten.

Der Temperaturregler hält die eingestellte Temperatur über einen On/Off betrieb.

Anschluss des PT-100 Sensors an den innenliegenden Klemmen, alternativ ist auch ein Anschluss eines Thermoelements möglich.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
• Akustische und Visuelle anzeige der Übertemperatur
• Regelung auch für eine Last von 32A 400 VAC möglich, jedoch müssen die Querschnitte angepasst werden
