1-Kanal Temperatursteuerung mit Wochenzeitschaltuhr

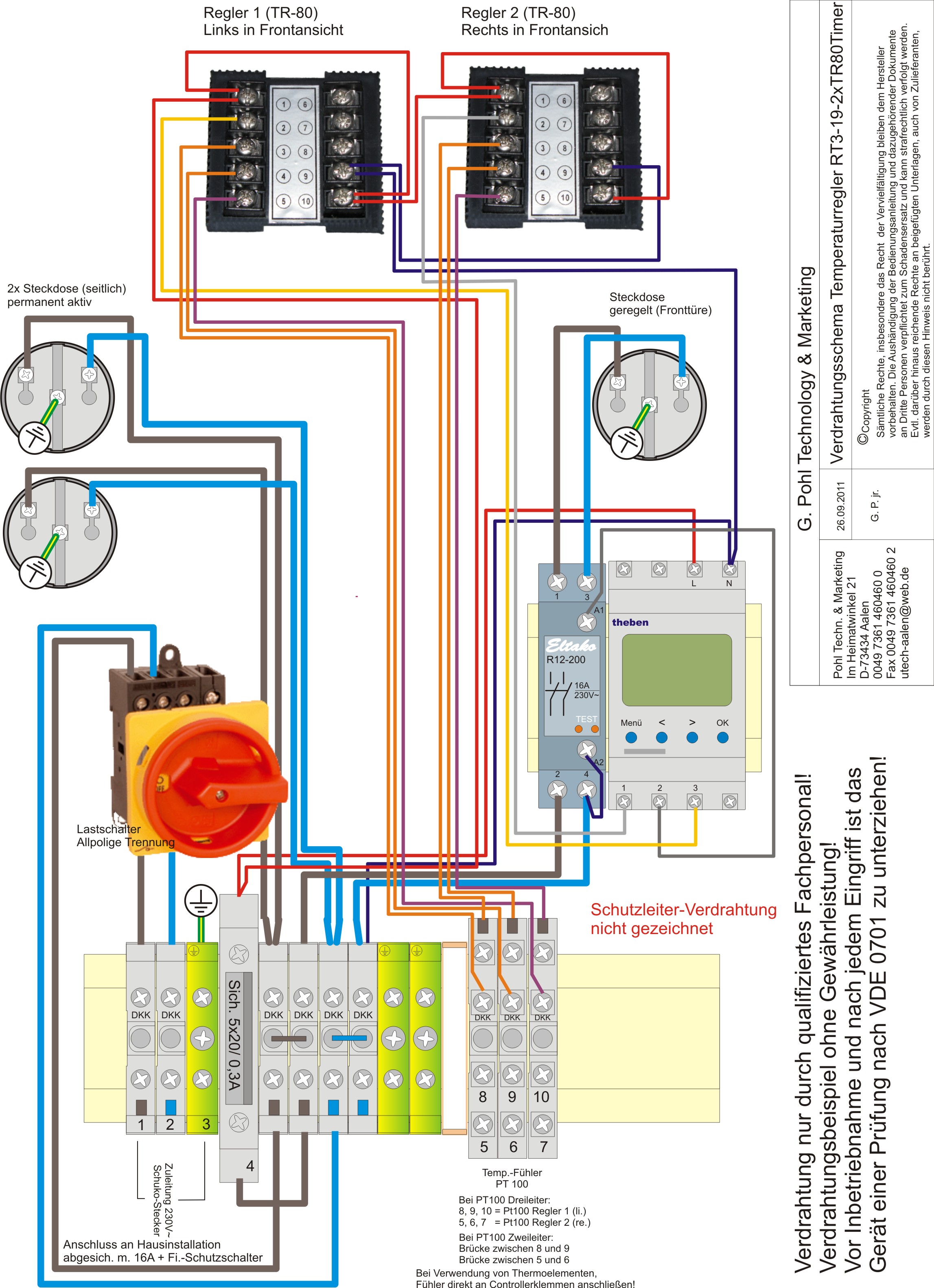

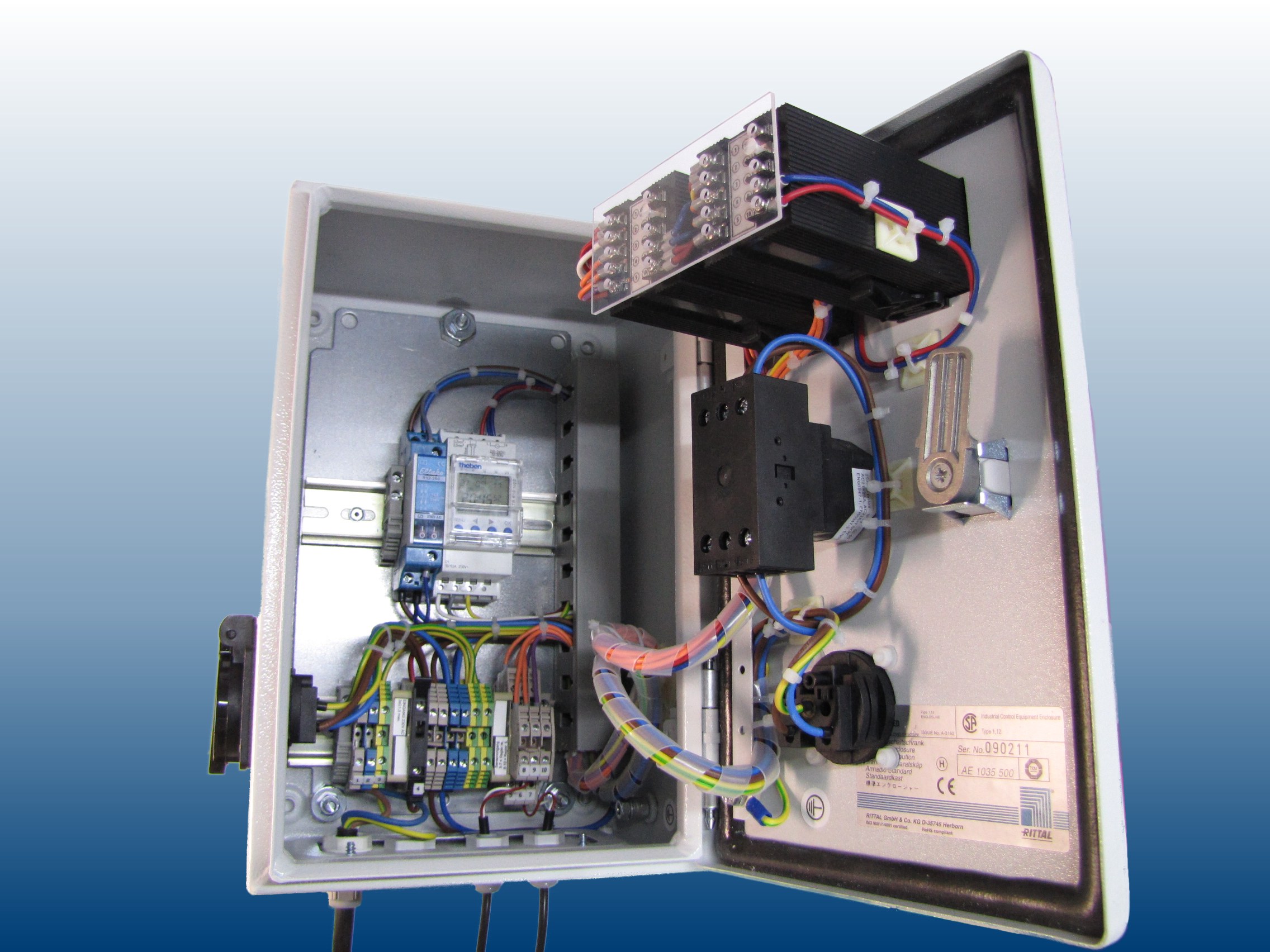

RT3-19-Temperatursteuerung mit WochenzeitschaltuhrVerdrahtung 1-Kanal Temperatursteuerung mit WochenRT3-1#9-Temperatursteuerung mit Wochenzeitschaltuh

Art-Nr.: RT3-19

1 Kanal Temperatursteuerung mit Finder Relais. Die Gesamte schaltlast beträgt max. 3,6 KW. Diese Last darf zu keinem Zeitpunkt überschritten werden. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontacktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird über die in der Front montierte Schutzkontaktsteckdose angeschlossen. An der Seite befinden sich 2 weitere Schutzkontacktsteckdosen die nicht geregelt sind.

Durch den an der Frontseite Angebrachten Ein-/Aus Schalter mit Not-Aus Funktion wird die Regelung komplett vom Stromnetz getrennt. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen. Absicherung der Steuerspannung innenliegend durch eine Feinsicherung zum Schutz der Komponenten.

In den beiden Temperaturcontroller können 2 unabhängige Temperaturprofile eingestellt werden, die über eine Wochnzeitschaltuhr umgeschaltet werden können. Die zu regelnde Last wird dann vom jeweils aktiven Controller im ON/OFF betrieb geregelt. An den beiden Schutzkontaktsteckdosen können zwei weitere Lasten die nicht geregelt werden angeschlossen werden.



Anschluss der PT100 Sensoren an den innenliegenden Reihenklemmen.



In weiteren Ausbaustufen sind folgende Optionen möglich:

  • externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
  • Akustische und Visuelle anzeige bei Übertemperatur
