1-Kanal Temperatursteuerung mit SSR 400V Omega

Art-Nr.: RT3-24

1 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 11 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

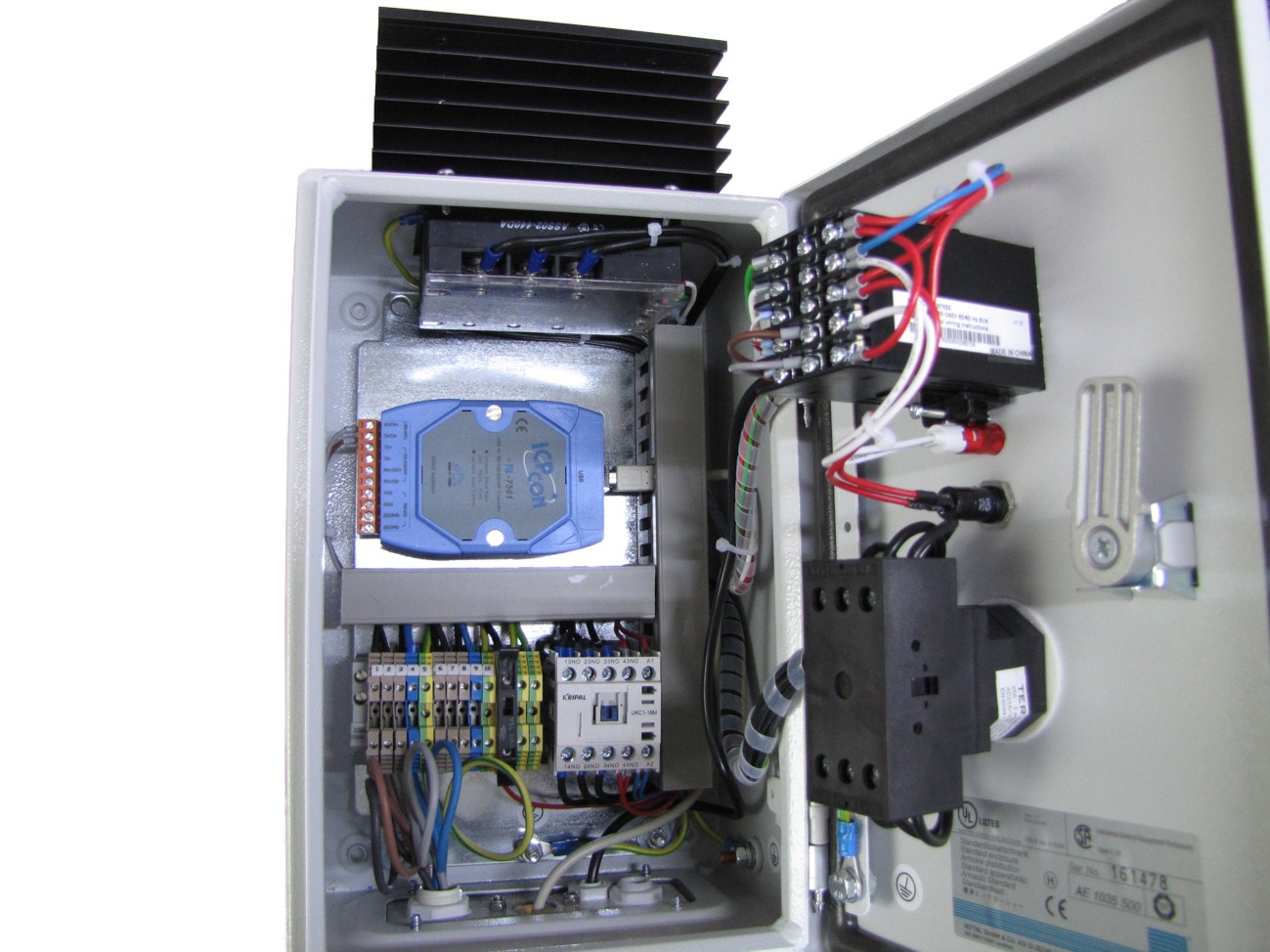

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Cee Stecker. Die CEE Steckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird innenliegend an den Reihenklemmen angeschlossen.

Durch den an der Frontseite Angebrachten Ein-/Aus Schalter mit Not-Aus Funktion wird die Regelung komplett vom Stromnetz getrennt. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen. Absicherung der Steuerspannung innenliegend durch eine Feinsicherung zum Schutz der Komponenten.

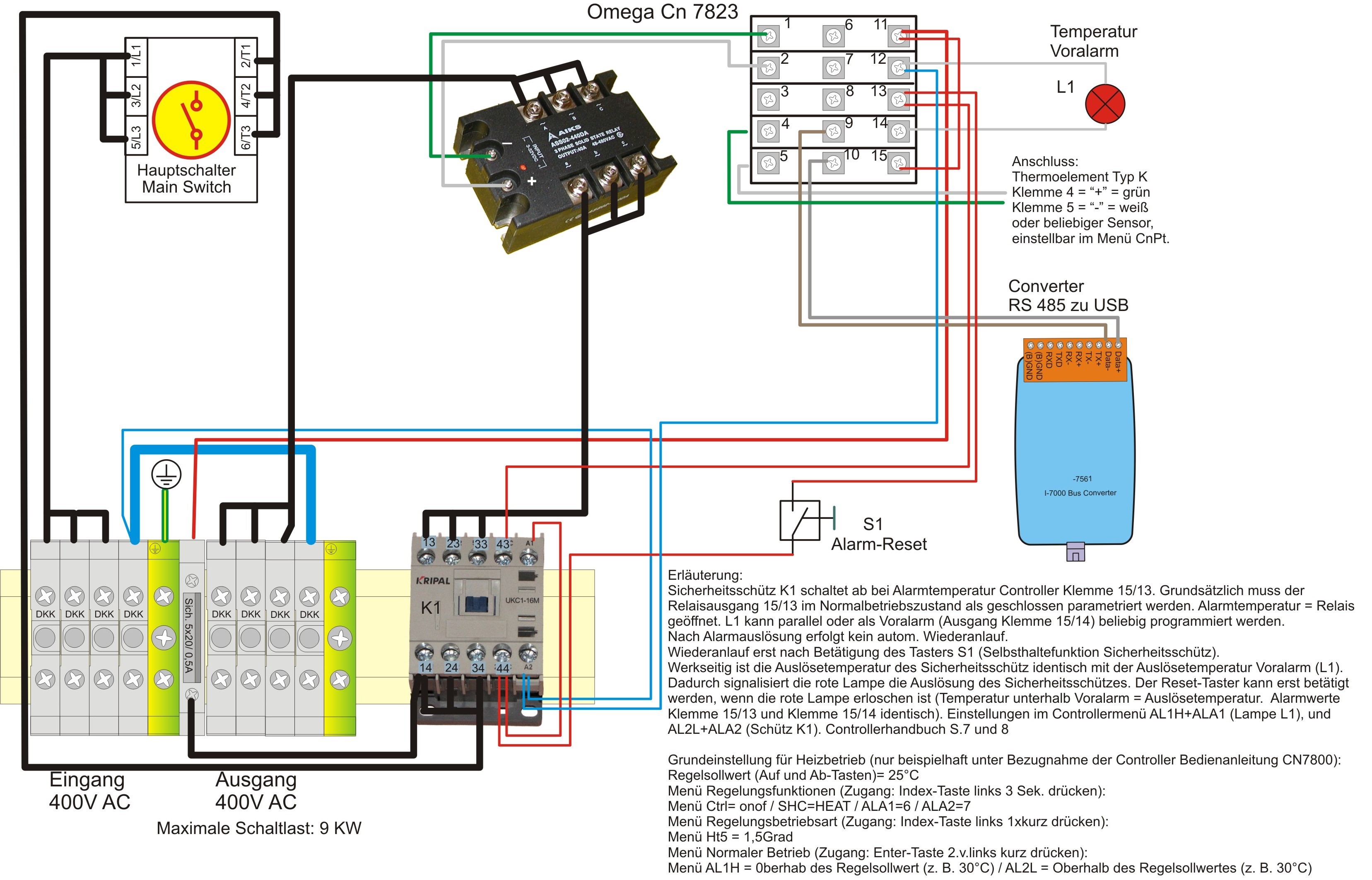

Im Temeraturregler Omega CN 7823 kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei dem SSR Relais wärme entsteht, muss es durch einen Kühlkörper, der außen am gehäuse angebracht ist, gekühlt werden. Bei einer Übertemperatur, die im Controller frei wählbar ist, wird ein Leuchtmelder auf der Frontseite eingeschasltet um diesen Zustand bekannt zu geben, es wird noch kein eingriff in die regelung vorgenommen. Steigt die Temperatur weiter an, so wird der Sicherheitsschütz abgeschaltet um schäden zu vermeiden. Wenn die Temperatur wieder abgekühlt ist, kann die Regelung manuell wieder in Betrieb genommen werden. Dieser Taster befindet sich auf der Frontseite.

Zusätzlich ist zur Kommunikation mit dem Temperaturcontroller ein Schnittstellenconverter verbaut, der den internen ModBus des Omega Controllers auf eine USB Schnittstelle umwandelt.

Anschluss des Temperatursensors an den Terminalklemmen des Controllers unter beachtung der bedienungsanleitung des Controllers.

=> Bedienungsanleitung

=> Anfrage zum Gerät
