2-Kanal Temperatursteuerung mit SSR Übertemperaturalarm

Art-Nr.: RT3-50

2 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 11 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion. Es sind 2 komplett unabhängig arbeitende Regelkreise.

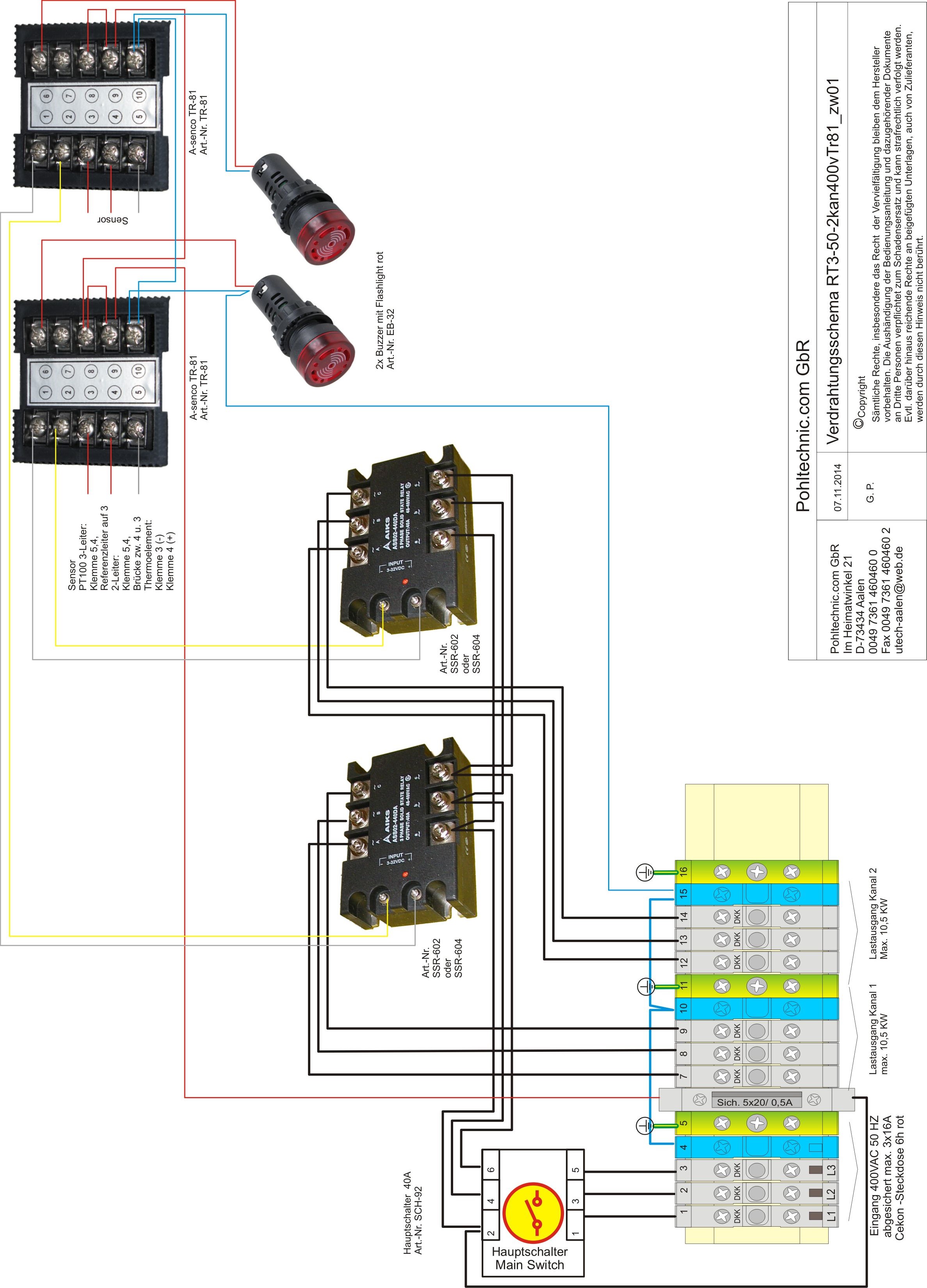

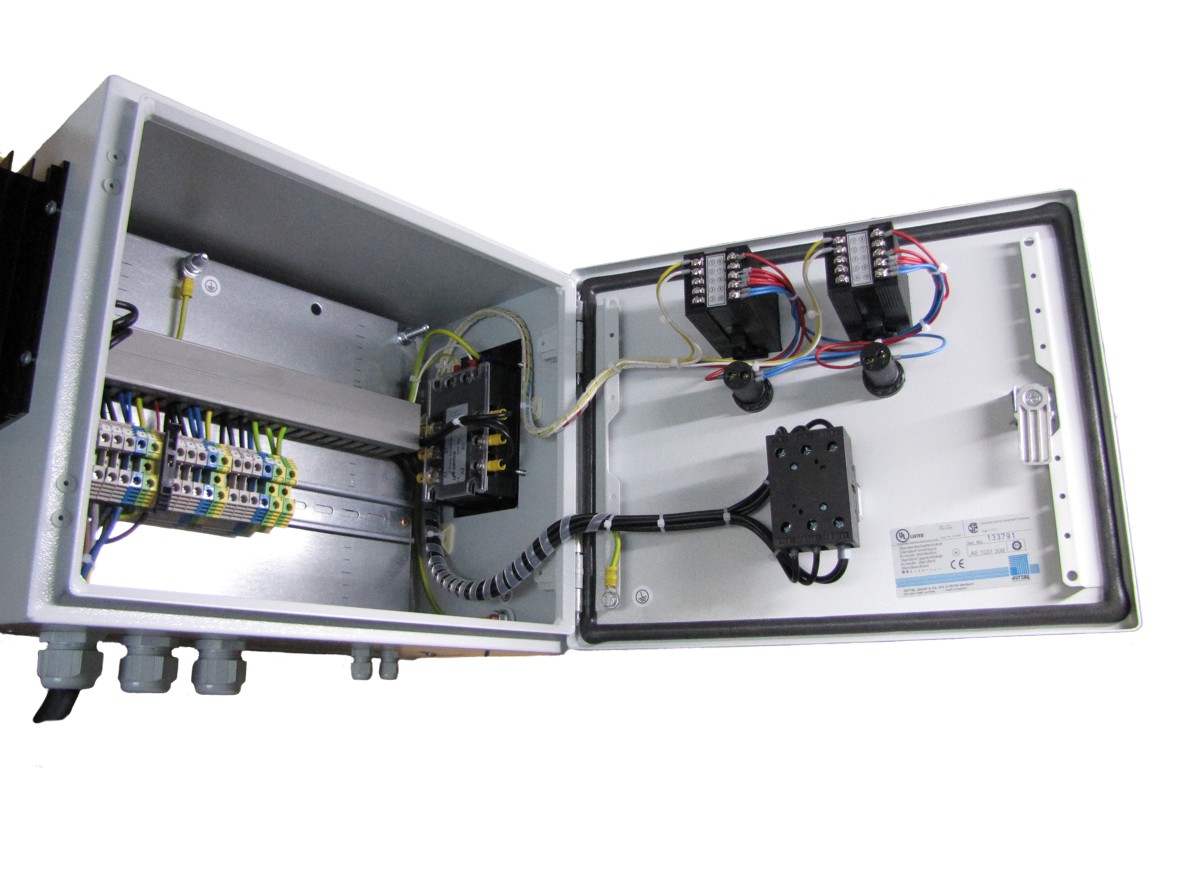

Anschluss der Steuerung über die innenliegenden Reihenklemmen. Die Zuleitung muss der Last entsprechen und Vorschriftsmäßig abgesichert sein. Anschluss der Last ebenfalls innenliegend an den Reihenklemmen.

Durch den an der Frontseite angebrachten Hauptschalter mit Not-Aus Funktion wird der kompletteTemperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Hauptschalter kann zu jedem Zeitpunkt betätigt werden. Der beleuchtete Wippschalter auf der Frontseite schaltet nur den Controller aus. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut.

In jedem Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei den SSR Relais wärme entsteht, muss es durch je einen Kühlkörper, der außen am Gehäuse angebracht ist, gekühlt werden. Bei einer Übertemperatur, die in jedem Controller frei wählbar ist, schaltet die entsprechende Störmeldeleuchte ein. Wenn die Temperatur wieder abgekühlt ist, erlischt die Störmeldeleuchte auf der Fromntseite. Es wird kein eingriff in die regelung vorgenommen, es ist jedeglich eine Warnung.

Anschluss der Temperatursensoren innenliegend an den Terminalklemmen jedes Controllers gemäß der Bedienungsanleitung des verbauten Controllers.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Sicherheitsabschaltung je Kanal durch mechanischen Lastschütz
• Auslegung auch für eine Last von 22 KW möglich.
