1-Kanal Redundante Temperatursteuerung mit SSR

Art-Nr.: RT3-154

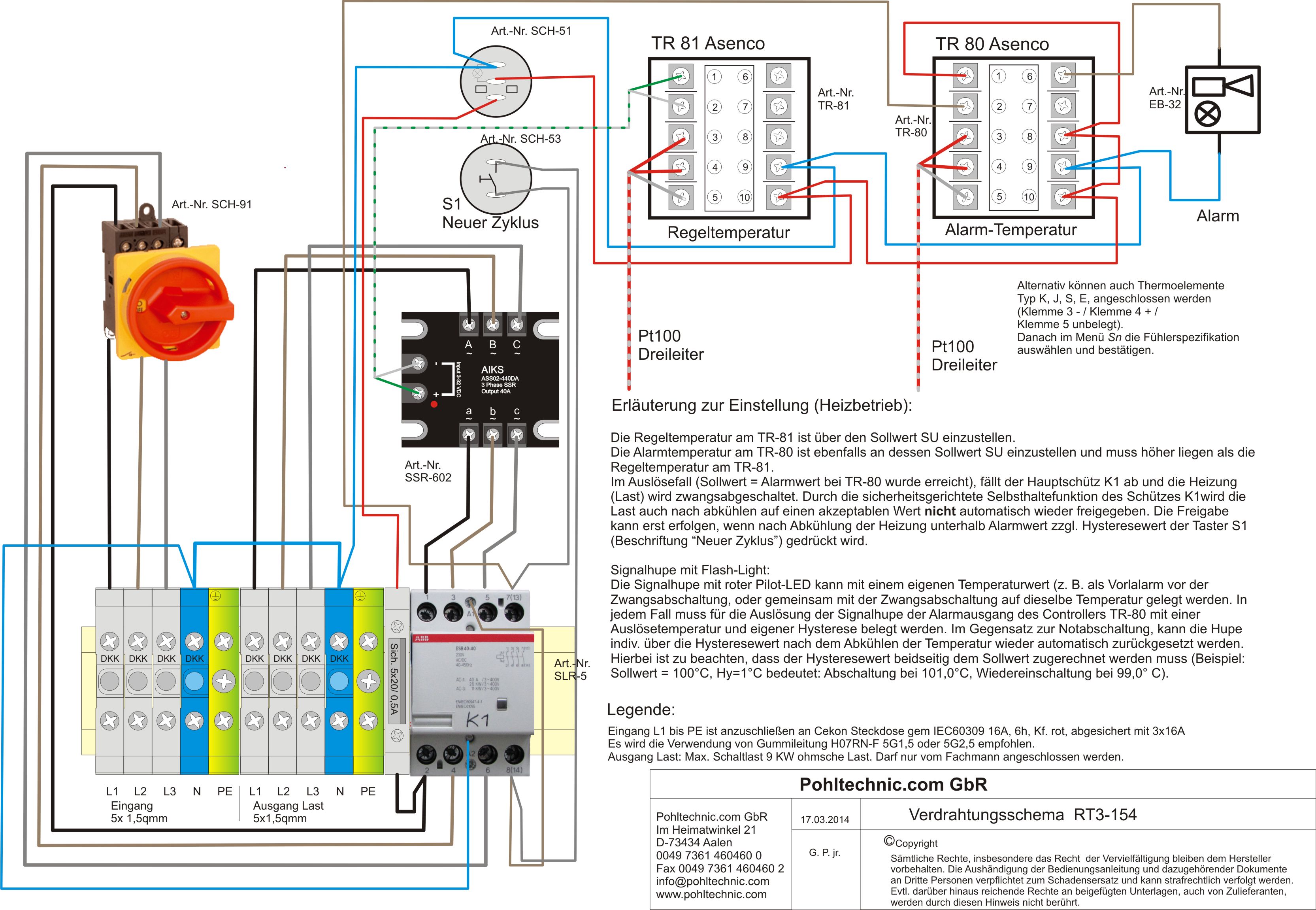

1 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 11 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

Anschluss der Steuerung über die innenliegenden Reihenklemmen. Die Zuleitung muss der Last entsprechen und Vorschriftsmäßig abgesichert sein. Anschluss der Last ebenfalls innenliegend an den Reihenklemmen.

Durch den an der Frontseite angebrachten Hauptschalter mit Not-Aus Funktion wird der kompletteTemperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Hauptschalter kann zu jedem Zeitpunkt betätigt werden. Der beleuchtete Wippschalter auf der Frontseite schaltet nur die Controller aus. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut. Für die Bestätigung der Störung, ist auf der Frontseite ein Reset-Taster verbaut.

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei dem SSR Relais wärme entsteht, muss es durch einen Kühlkörper, des ausen am gehäuse angebracht ist, gekühlt werden. Wird die im 2. Controller eingestellte Alarmtemperatur erreicht, wird die Last durch das Mechanische Lastrelai vom Netz genommen und kann über den Reset - Taster nach abkühlen der Temperatur auf den Normalwert wieder zugeschaltet werden. Wird die Übertemperatur erreicht, so gibt der Akustische / Visuelle Leuchtmelder ein Signal aus, das nach abkühlen Automatisch wieder aus geht.

Anschluss des Temperatursensoren innenliegend an den Terminalklemmen der Controller gemäß der Bedienungsanleitung des verbauten Controller.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• einbinden einer externen Sicherheitskette
