1-Kanal Temperatursteuerung mit SSR Hasco Buchse

Art-Nr.: RT4-7

1 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 3 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

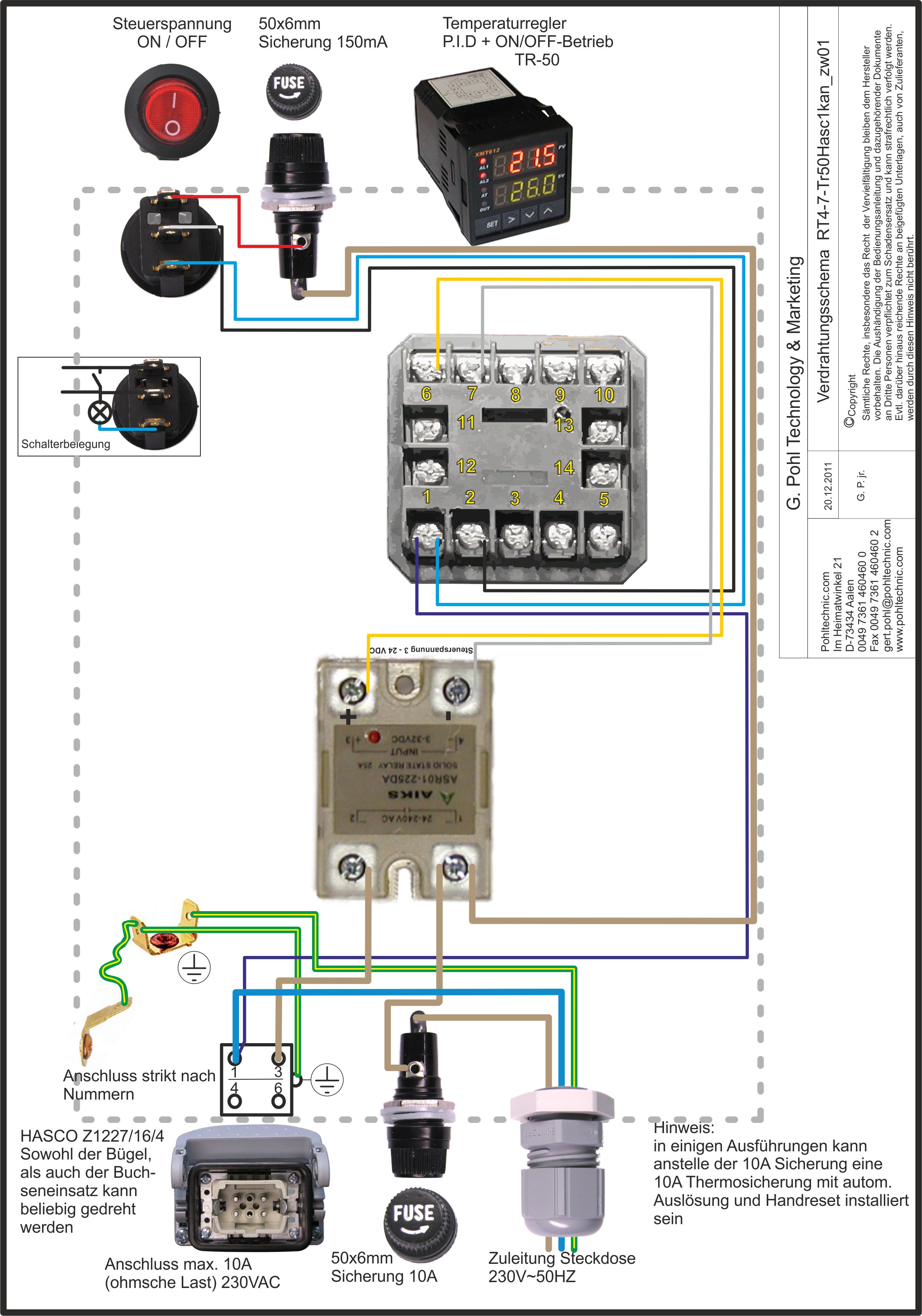

Anschluss der Steuerung über eine ca. 2m lange Gummileitung mit vormontiertem Schutzkontaktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an der Rückseite am Hasco Multifunktionsstecker angeschlossen.

Durch den an der Frontseite angebrachten Wippschalgter wird der Controller vom Stromnetz getrennt, die eingestellten Parameter bleiben gespeichert. Der Wippschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist auf der Rückseite eine Feinsicherung verbaut. Weiter ist zum Schutz der angeschlossenen Last eine 10A Thermosicherung auf der Rückseite verbaut.

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. Modus gehalten wird. Da bei dem SSR Relais Wärme entsteht, hat das Gehäuse Lüftungsöffnungen und dient als Kühlkörper.

Anschluss des Temperatursensors auf der Rückseite durch die Hasco Multifunktionsbuchse.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Akustische und Visuelle anzeige der Übertemperatur
