2-Kanal Temperatursteuerung mit SSR

Art-Nr.: RT4-20

2 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 3 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

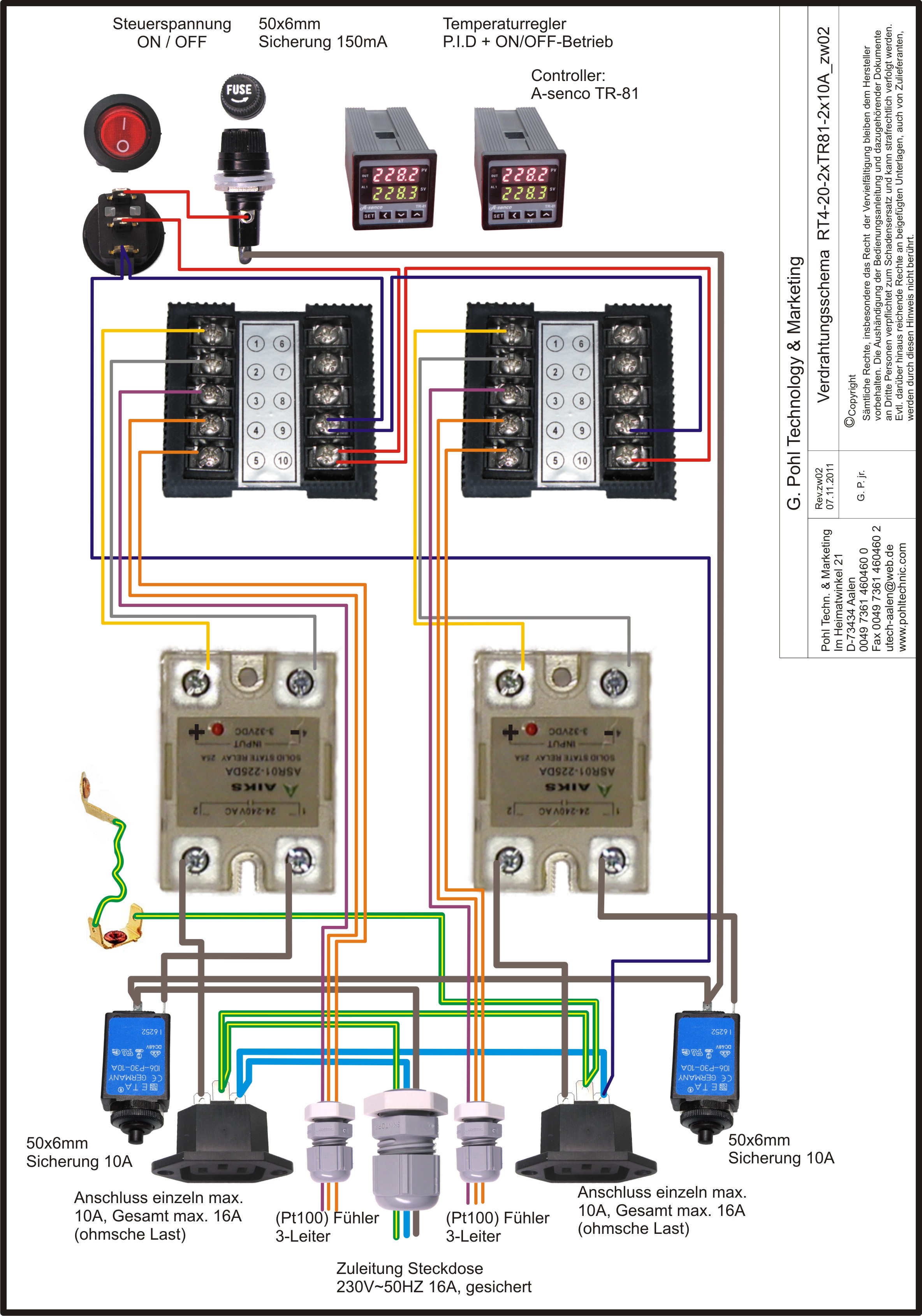

Anschluss der Steuerung über eine ca. 2m lange Gummileitung mit vormontiertem Schutzkontaktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an der Rückseite an den 2 Kaltgerätebuchsen angeschlossen.

Durch den an der Frontseite angebrachten Wippschalgter werden die Controller vom Stromnetz getrennt, die eingestellten Parameter bleiben gespeichert. Der Wippschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist auf der Frontseite eine Feinsicherung verbaut. Weiter ist zum Schutz der angeschlossenen Last eine 10A Thermosicherung je Kanal auf der Rückseite verbaut.

In jedem Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. Modus gehalten wird. Da bei dem SSR Relais Wärme entsteht, hat das Gehäuse Lüftungsöffnungen und dient als Kühlkörper.

Anschluss des Temperatursensoren innenliegend an den Terminalklemmen des Controllers.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Akustische und Visuelle anzeige der Übertemperatur
