4-Kanal Temperatursteuerung mit SSR 400V 32A TR 50 Hasco

Art-Nr.: RT4-104

4 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 4 x 3,6 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

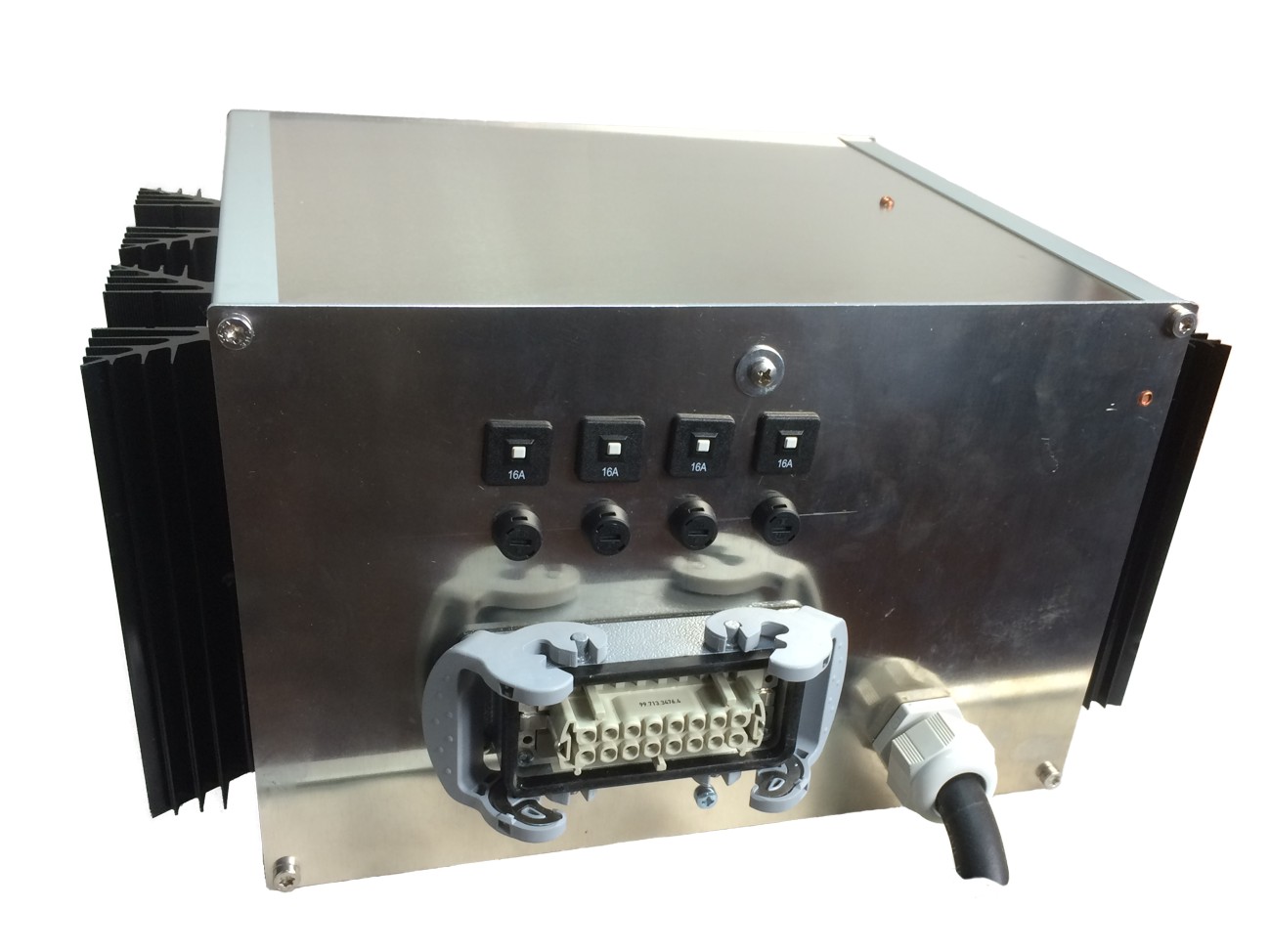

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten CEE Stecker. Die CEE Steckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird, wie auch die Sensoren an der Rückseite durch eine Hasco Multifunktionsbuchse angeschlossen.

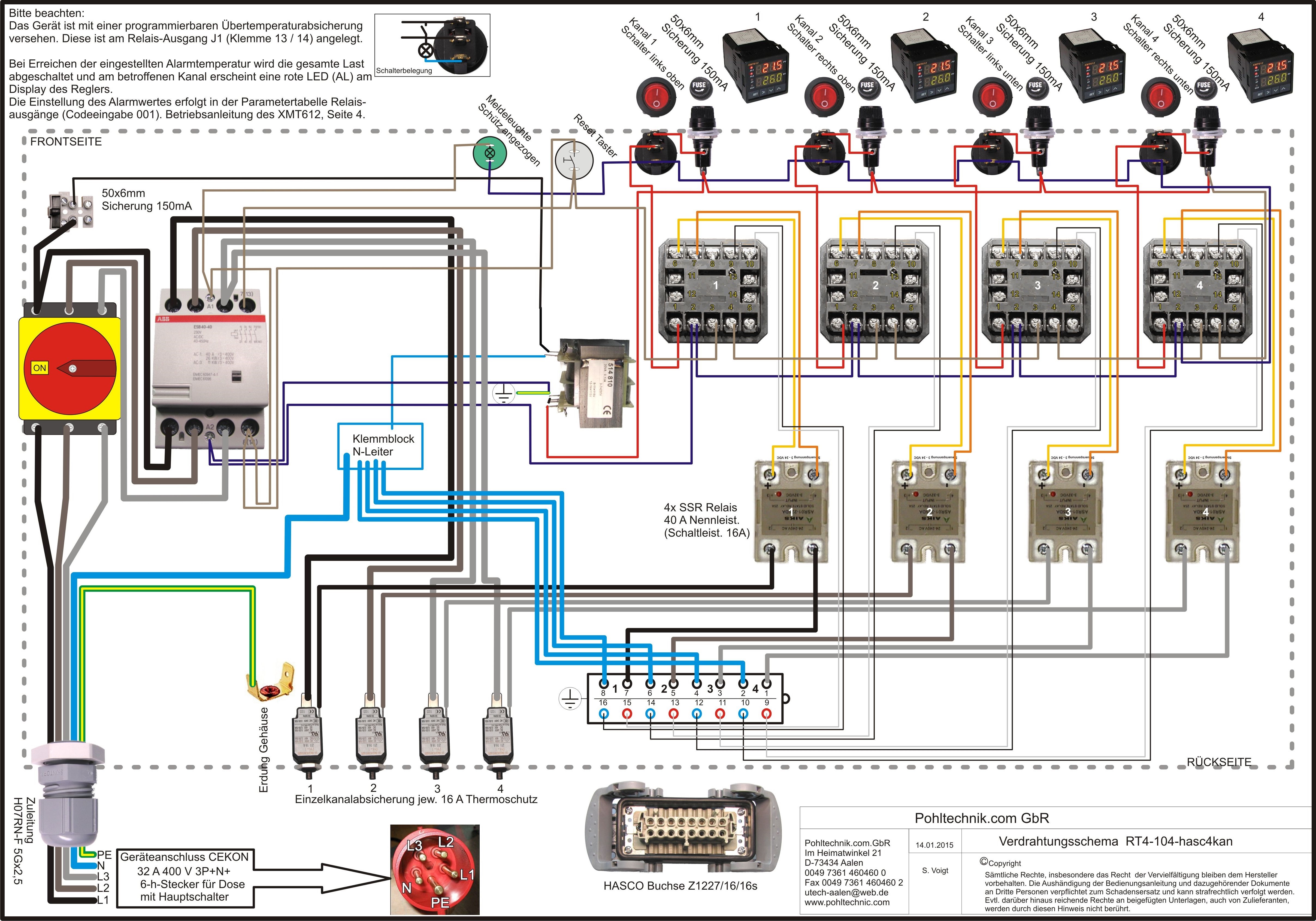

Durch den an der Frontseite angebrachten Hauptschalter mit Not-Aus Funktion wird der kompletteTemperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Hauptschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung und ein Trenntransformator verbaut. Jeder Kanal kann Seperat für sich auf der Front EIN/AUS geschaltet werden. Aktiver Kanal wird durch den Leuchtmelder im Wippschalter angezeigt.

In jedem Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei dem SSR Relais wärme entsteht, muss es durch einen Kühlkörper, des ausen am gehäuse angebracht ist, gekühlt werden. Wird die im Controller eingestellte Alarmtemperatur erreicht, wird die Last durch das Mechanische Lastrelai vom Netz getrennt und kann erst nach abkühlen der Temperatur auf den Normalwert wieder ein geschaltet werden. Der Wert für die Auslösung der Übertemperatur kann je Controller Seperat gewählt werden, schaltet jedoch die gesamte Last, also auch die anderen Regelkreise ab.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Akustischer und Visueller alarm bei Übertemperatur
• externer Kontakt kann in die Sicherheitskette mit eingebunden werden (z.B. Schwimmerschalter)

=> Bedienungsanleitung

=> Anfrage zum Gerät
