1-Kanal Temperatursteuerung mit SSR 230V 2,3KW Omega mit RS 485 Schnittstelle

Art-Nr.: RT4-501

1 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 2,3 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

Ausführung mit Omega CN 7823

Anschluss der Steuerung über eine ca. 2m lange Gummileitung mit vormontiertem Schutzkontaktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an der Schutzkontaktsteckdose angeschlossen.

Durch den an der Frontseite angebrachten Wippschalter wird das Gesamte Gerät vom Stromnetz getrennt, die eingestellten Parameter bleiben gespeichert. Der Wippschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist eine feinsicherung verbaut und für die begrenzung der Last ist eine Thermosicherung verbaut. Beide Sicherungen können ohne öffnen des Gerätes erreicht werden. Die Last wird an der Neutrik Kupplung angeschlossen, optional kann auch eine Kaltgerätebuchse verbaut werden.

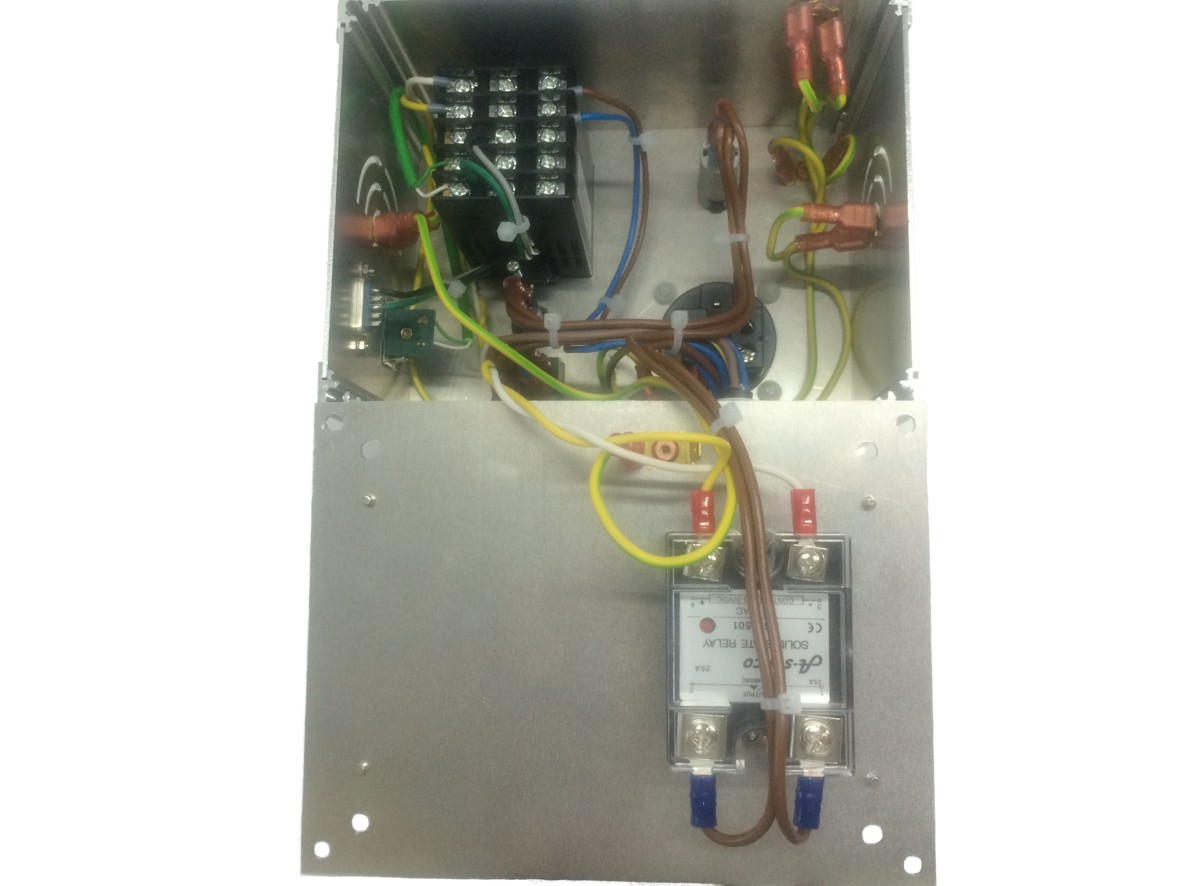

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. Modus gehalten wird. Da bei dem SSR Relais Wärme entsteht, hat das Gehäuse Lüftungsöffnungen und dient als Kühlkörper.

Anschluss des Temperatursensors durch die Sensorbuchse.

Anschluss für eine RS 485 Schnittstelle auf der seite des Gerätes.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Akustische und Visuelle anzeige der Übertemperatur
• mechanische Abschaltung bei Übertemperatur mit manuellem oder automatischem reset
