1-Kanal Temperatursteuerung mit SSR 230V 2,3KW mit Wochenzeitschaltuhr

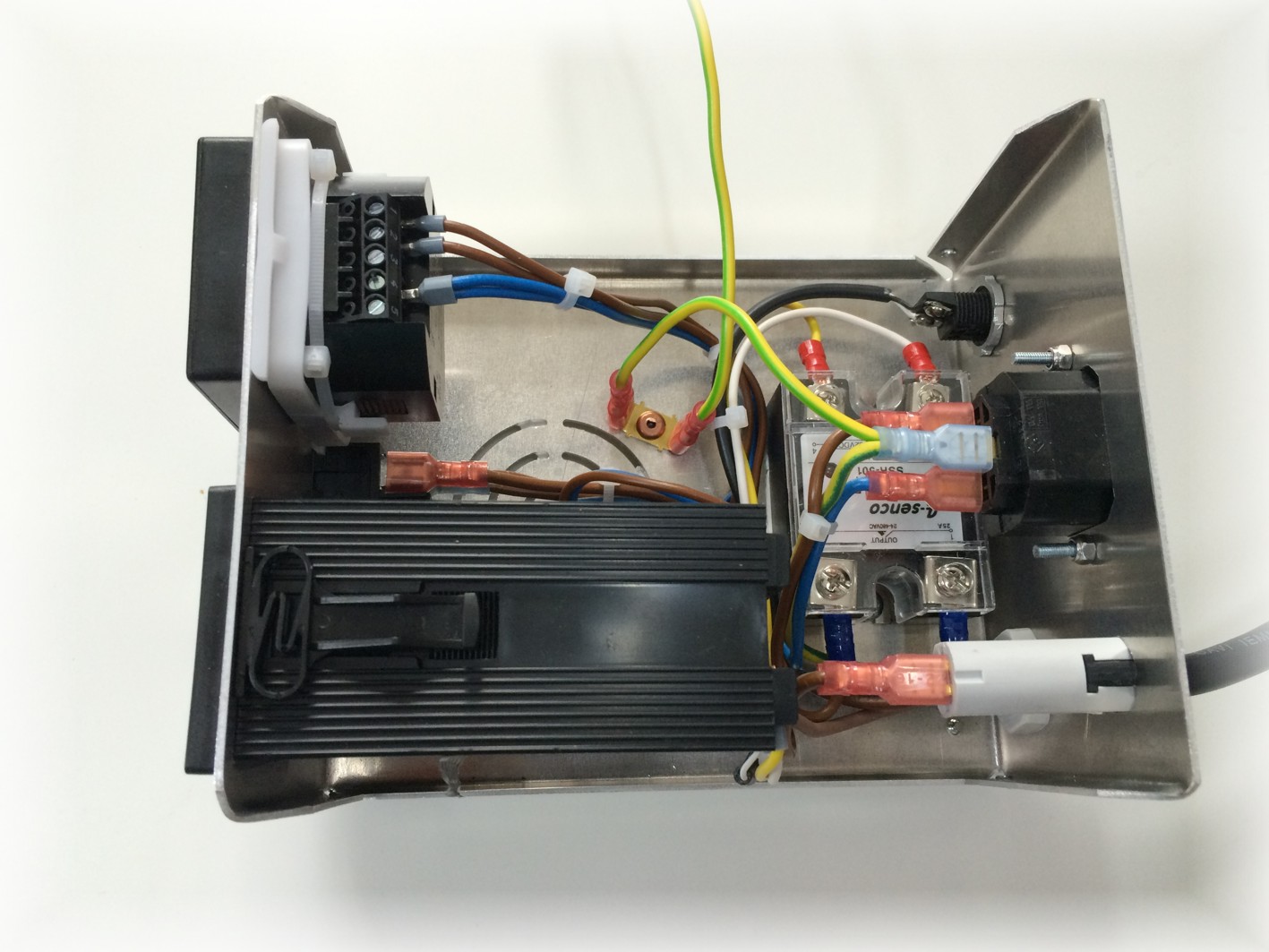

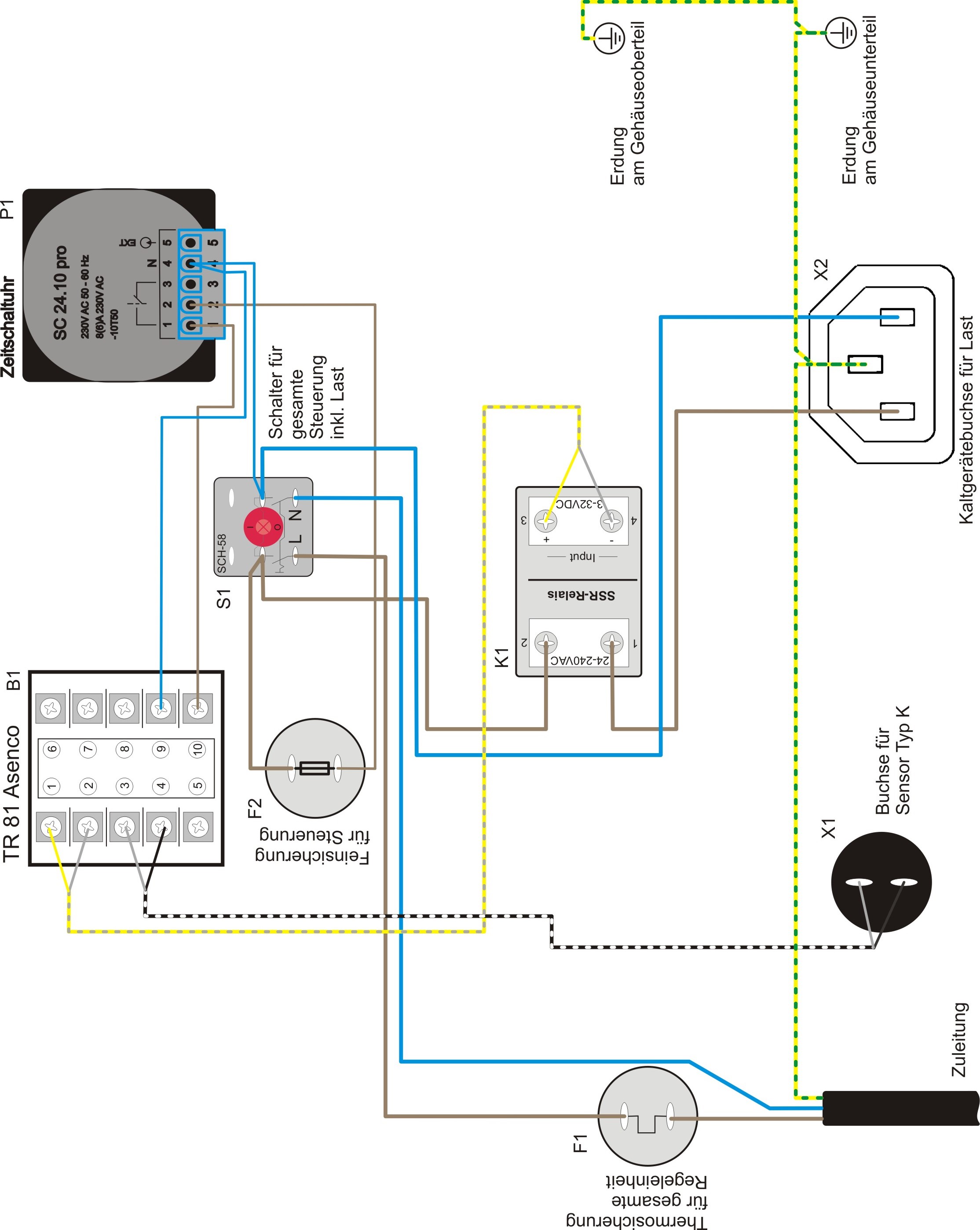

RT5-23-Temperatursteuerung mit SSR u. ZeitschaltuhVerdrahtung 1-Kanal Temperatursteuerung mit SSR u.RT5-32-Temperatursteuerung mit SSR innen

Art-Nr.: RT5-32

1 Kanal Temperatursteuerung mit Wochenzeitschaltuhr und SSR Relais. Die Dauerlast beträgt max. 2,3 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontacktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird an der in der Kaltgerätebuchse angeschlossen.

Durch den an der Frontseite angebrachten Wippschalter wird das gesamte Gerät vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Wippschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut. Die Last wird durch eine Thermosicherung geschützt. Die Sicherungen können ohne das Gerät öffnen zu müssen erreicht werden.

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird, solange die Wochenzeitschaltuhr den Temperaturcontroller frei gibt. In der Wochenzeitschaltuhr kann ein Profil hinterlegt werden, diese dann den temperaturcontroller entsprechend EIN/AUS schalten. Da bei dem SSR Relais wärme entsteht, wird das SSR durch das Alu Gehäuse passiv gekühlt.

Anschluss des Temperatursensors über eine Kupplung.



In weiteren Ausbaustufen sind folgende Optionen möglich:

  • Akustische und Visuelle anzeige der Übertemperatur
