1-Kanal Temperatursteuerung mit SSR 230V 2,3KW Omega CN7800 Sicherheitsabschaltung

Art-Nr.: RT5-111

1 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 2,3 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

Verbauter Controller Omega CN 7800

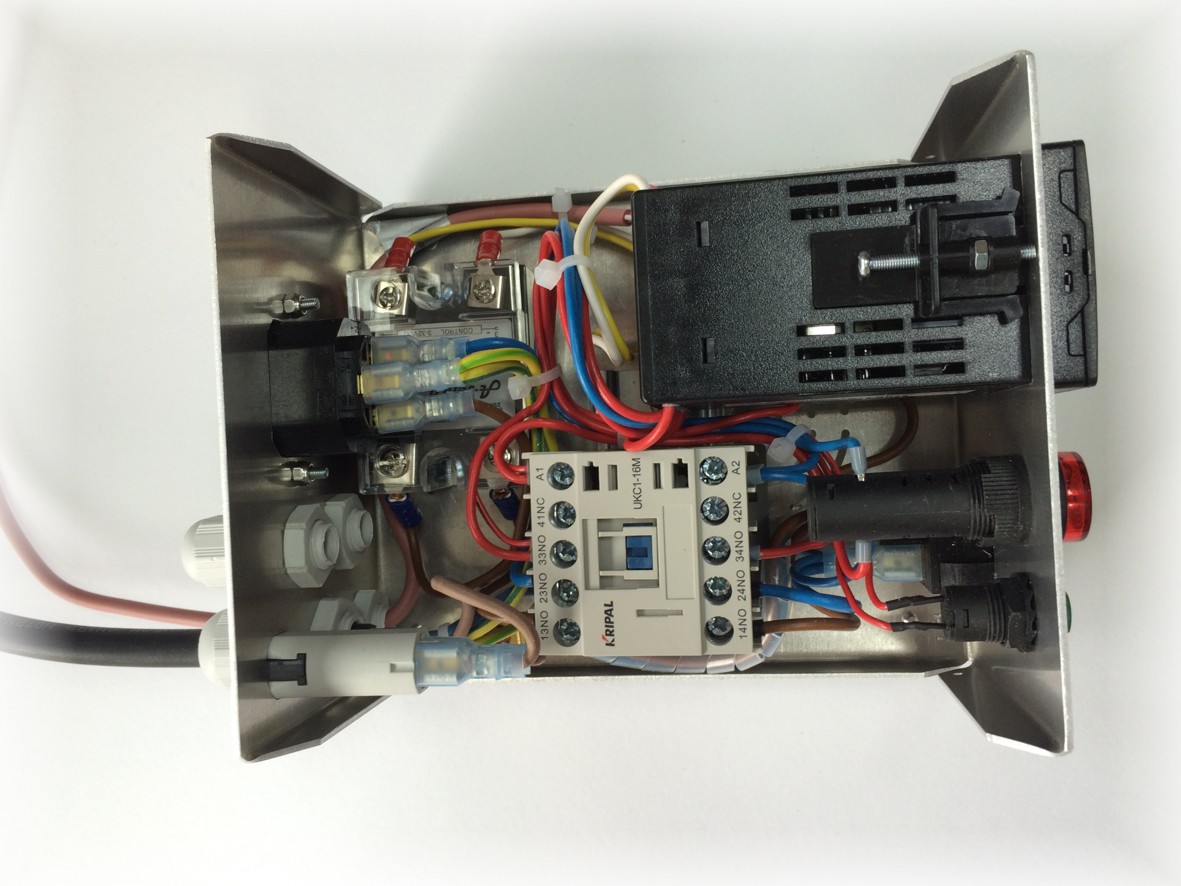

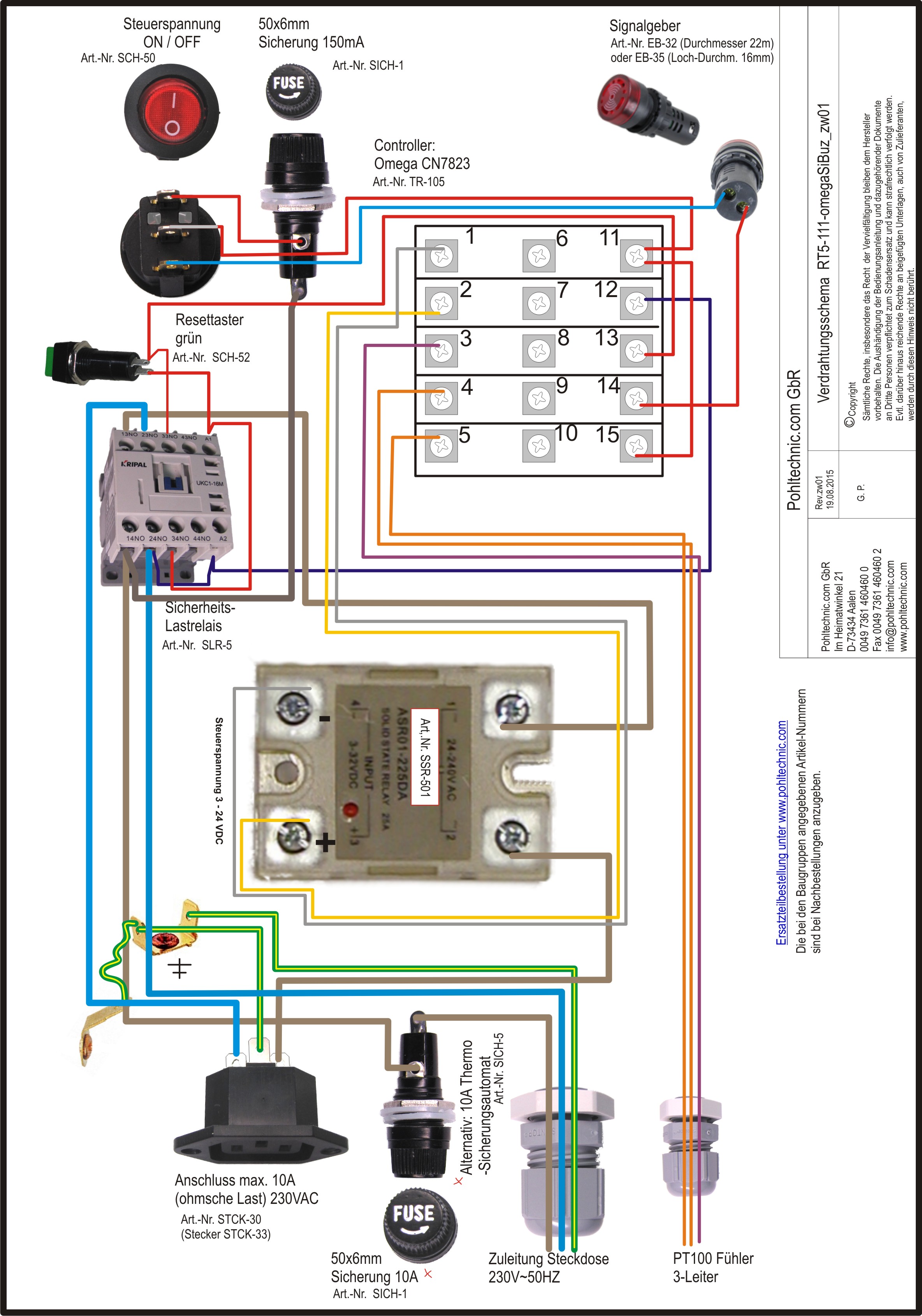

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontacktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird an der in der Kaltgerätebuchse angeschlossen.

Durch den an der Frontseite angebrachten Wippschalter wird der Temperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Wippschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut. Die Last wird ebenfalls durch eine Feinsicherung geschützt. Die Sicherungen können ohne das Gerät öffnen zu müssen erreicht werden.

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei dem SSR Relais wärme entsteht, wird das SSR durch das Alu Gehäuse passiv gekühlt. Wird eine Pbertemperatur erreicht, die im Temperaturcontroller individuell programmiert werden kann, schaltet der mechanische Lastschütz die Last sicher vom Stromnetz ab. Diese Übertemperatur wird Akustisch und Visuell dirch einen Melder auf der Frontsdeite angezeigt. Die Meldung erlisch wieder nach abkühlan auf die "Normaltemperatur". Die Last bleibt vom Stromnetz getrennt, bis der Reset Taster auf der Frontseite betätigt wird. Nach der betätigung, Regelt der Temperaturcontroller wieder wie zuvor.

Anschluss des Temperatursensors innenliegend an den Terminalklemmen des Controllers gemäß der Bedienungsanleitung des verbauten Controllers. Bei bestellung mit Temperatursensor, ist der Sensor vormontiert.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Temperatursensor über eine Buchse steckbar

=> Bedienungsanleitung
