1-Kanal Temperatursteuerung mit SSR 230V 2,3KW TR-81 Wochenzeitschaltuhr

Art-Nr.: RT5-147

1 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 2,3 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontacktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird an der in der Kaltgerätebuchse angeschlossen.

Durch den an der Frontseite angebrachten Wippschalter wird der Temperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Wippschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut. Die Last wird durch eine Thermosicherung geschützt. Die Sicherungen können ohne das Gerät öffnen zu müssen erreicht werden. Die auf der frontseite verbaute Wochenzeitschaltuhr kann mit belibigen Schaltzeiten versehen werden, die die Steuerspannung des Temperaturreglers freigeben und eine Regelung zu den eingestellten Zeiten zulässt.

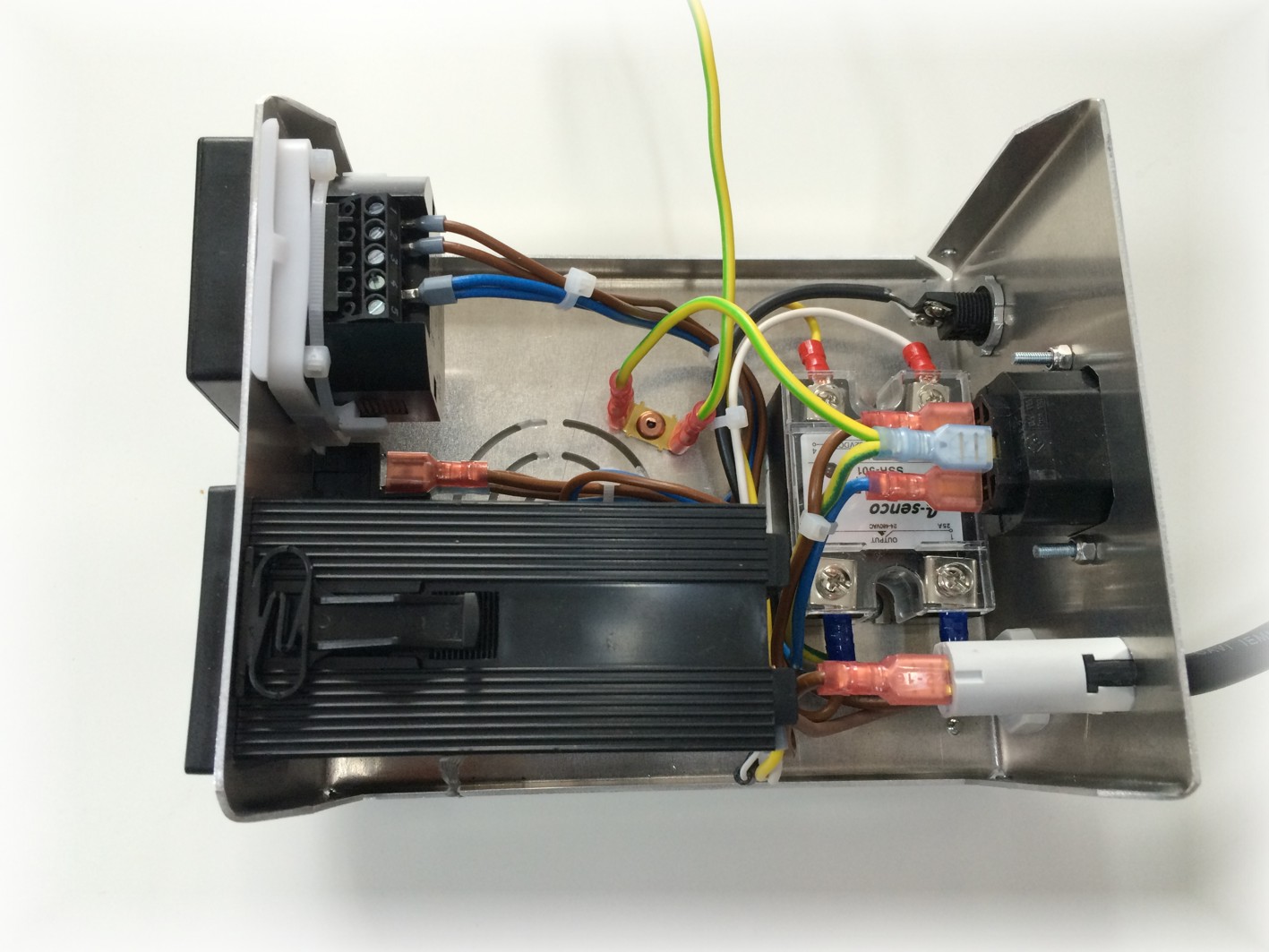

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei dem SSR Relais wärme entsteht, wird das SSR durch das Alu Gehäuse passiv gekühlt.

Anschluss des Temperatursensors über eine Buchse auf der Rückseite. Wird bei der Bestellung ein Sensor mitbestellt, dann ist diser mit einem passenden Stecker versehen.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Akustische und Visuelle anzeige der Übertemperatur
