1-Kanal Temperatursteuerung mit SSR 230V 2,3KW TR-11 Timer

Art-Nr.: RT5-31

1 Kanal Temperatursteuerung mit Timerfunktion und Lastschaltung mittels SSR Relais. Die Dauerlast beträgt max. 2,3 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

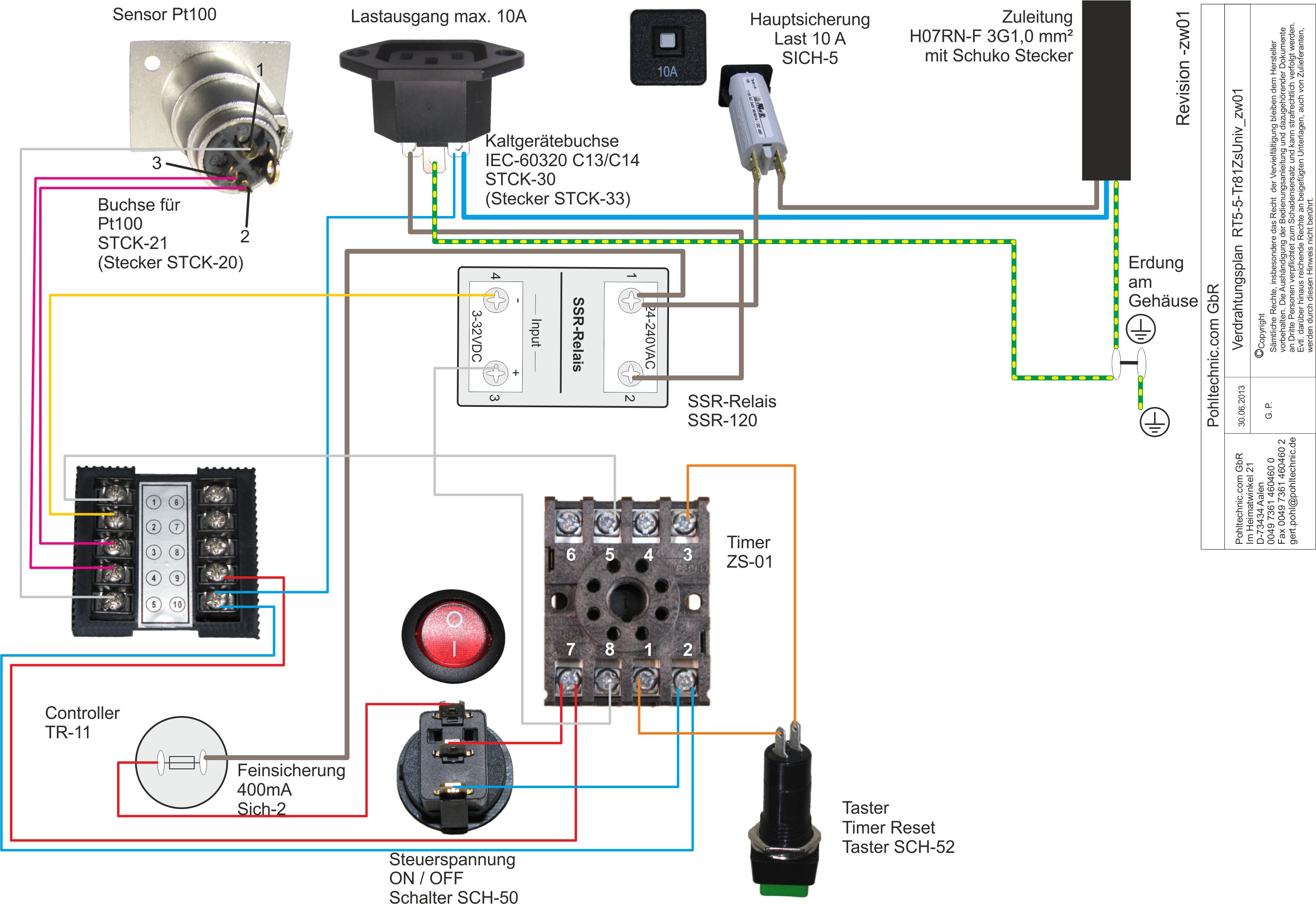

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontacktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird an der in der Kaltgerätebuchse angeschlossen. Der Sensor PT100 wird durch eine Buchse auf der Rückseite angeschlossen. Wird in der Bestellung ein Sensor mitbestellt, ist dieser mit dem passenden Stecker versehen.

Durch den an der Frontseite angebrachten Wippschalter wird der Temperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Wippschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut. Die Last wird durch eine Thermosicherung geschützt. Die Sicherungen können ohne das Gerät öffnen zu müssen erreicht werden.

Im Temperaturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. Modus gehalten wird. Da bei dem SSR Relais Wärme entsteht, wird das SSR durch das Alu Gehäuse passiv gekühlt. Zusätzlich wird über den Timer die Einschaltzeit der Last begrenzt. Der Timer beginnt mit Betätigung der Start / Reset Taste auf der Frontseite.
