2-Kanal Temperatursteuerung für ext. Lastschütz o. Magnetventil

Art-Nr.: RT81-1

1 Kanal Temperatursteuerung zum ansteuern eines externen Lastschützes oder eines Magnetventils mit einer max. ohmschen Last von 1A.

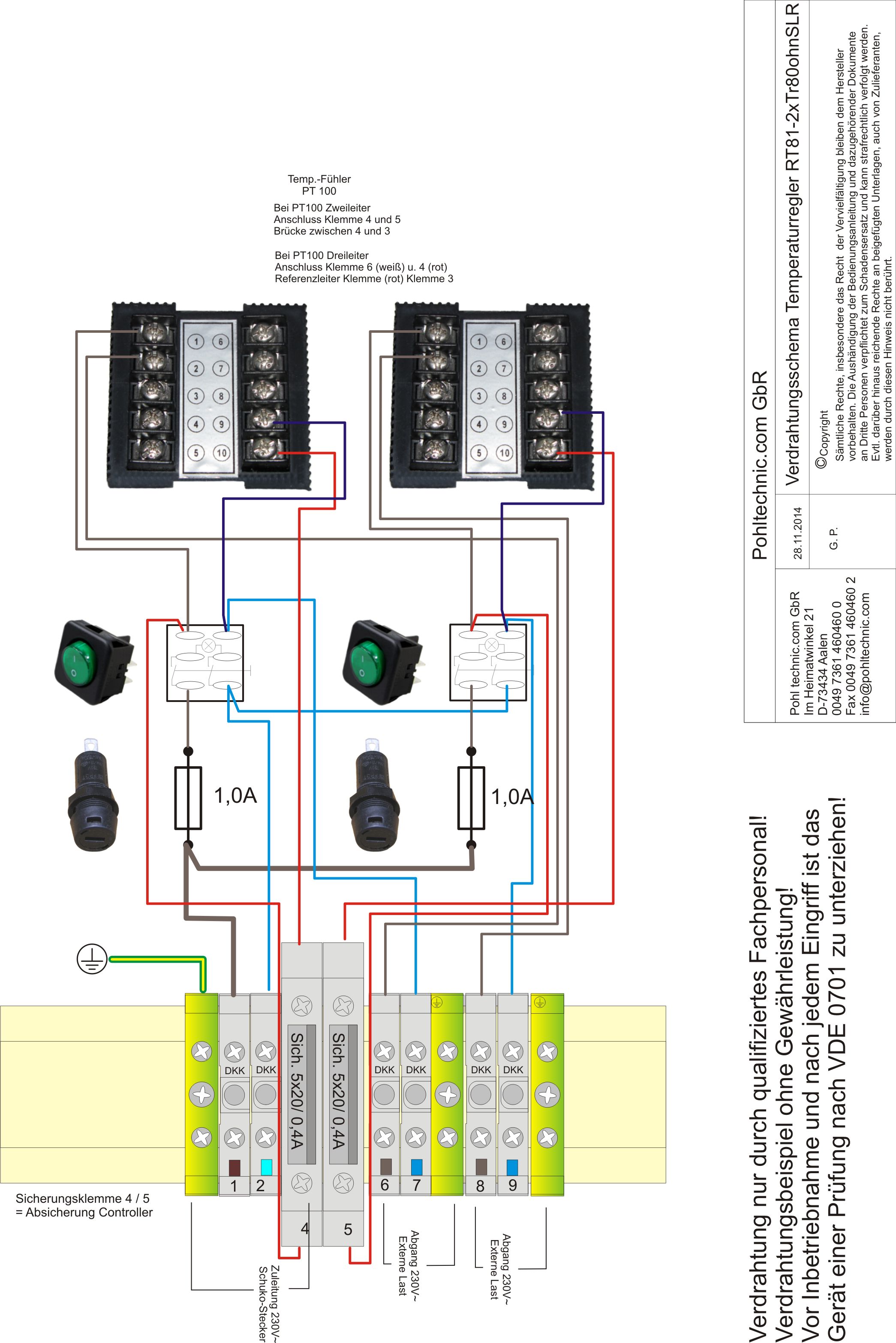

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontacktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Über die innenliegenden Klemmen kann eine ohmsche Last von max. 1A gesteuert werden.

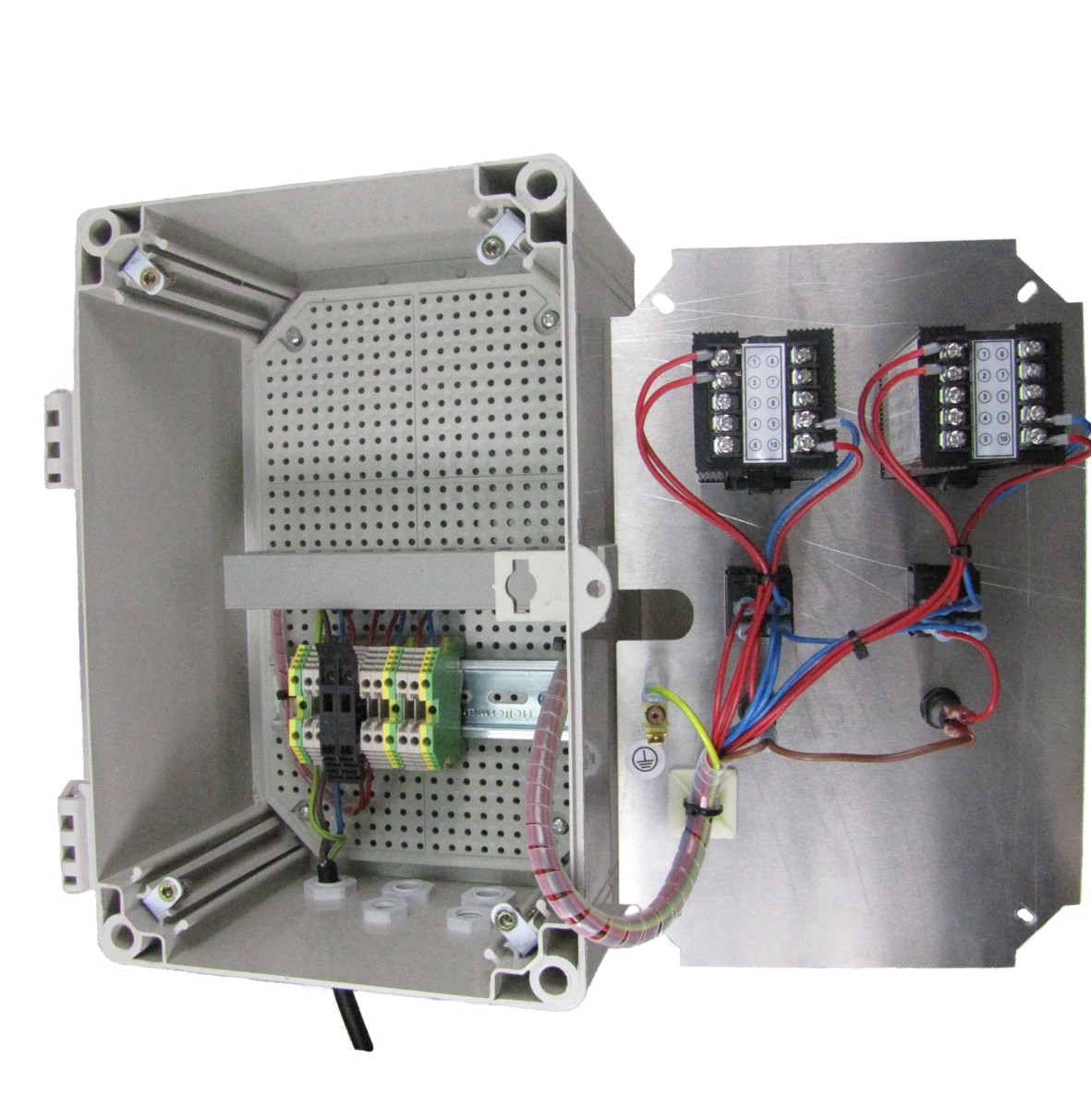

Durch den an der Frontseite Angebrachten Ein-/Aus Schalter wird der Controller komplett vom Stromnetz getrennt. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen. Absicherung der Steuerspannung durch eine Feinsicherung, zum begrenzen des Ausgangsstroms an den Klemmen ist eine weitere Feinsicherung Verbaut. Alle Sicherungen sind Innenliegend als Reihenklemme ausgeführt.

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das Relais im ON/OFF Betrieb mit frei wählbarer Hysterese gehalten.

Anschluss der Temperatursensoren innenliegend an den Terminalklemmen des entsprechenden Controllers.
